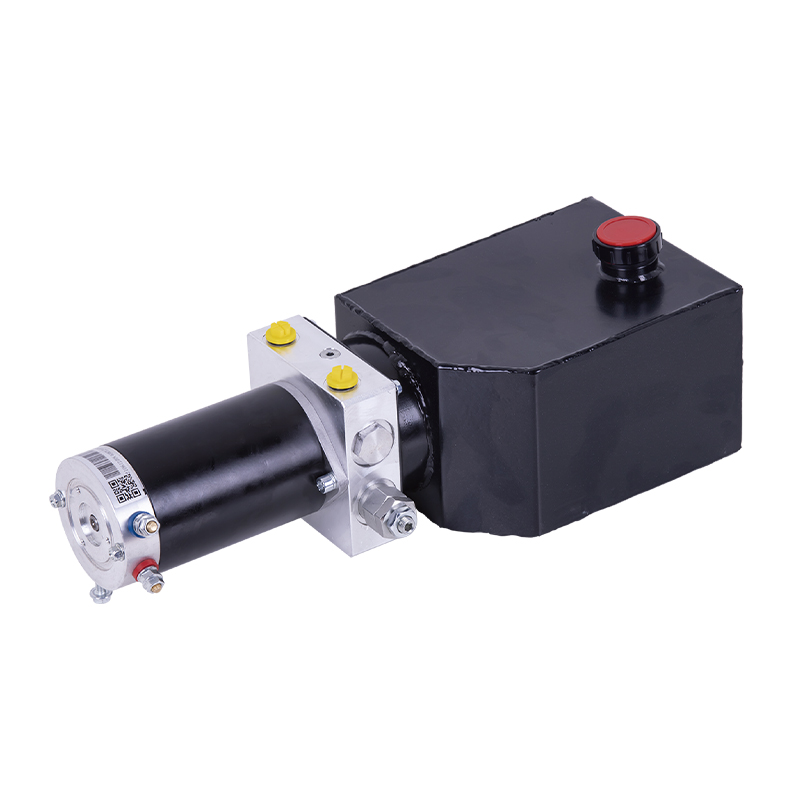

Unit kuasa pam bidirectional DC ini mengamalkan reka bentuk bersepadu pelbagai komponen seperti pam gear bidirectional, motor DC magnet kekal, blok pusat, pemasangan injap kartrij, dan tangki minyak. Sorotan terbesarnya ialah fungsi pembalikan sistem hidraulik dicapai melalui putaran ke hadapan dan terbalik motor, jadi tidak ada keperluan untuk injap solenoid. Ini menjadikan unit kuasa padat dan sesuai untuk pelbagai jenis peralatan dengan ruang susun atur kecil. Pada masa yang sama, unit kuasa mempunyai struktur padat dan prestasi yang stabil, dan digunakan secara meluas dalam kenderaan berjalan, platform mengangkat dan peralatan lain. Voltan motor adalah pilihan pada 12-48v.requirements.
Ciri -ciri utama termasuk:
- Pam gear dua arah: Unit kuasa pam bidirectional DC menggunakan pam gear bidirectional untuk menyediakan output kuasa hidraulik yang stabil dan cekap. Reka bentuk dua arah membolehkan sistem untuk mencapai kawalan dua arah aliran hidraulik, menyesuaikan diri dengan operasi mengangkat atau berjalan peralatan di bawah keadaan kerja yang berbeza, dan memastikan operasi lancar sistem.
- Magnet Magnet DC tetap: Dilengkapi dengan motor Magnet DC kekal kecekapan tinggi, ia mempunyai penggunaan tenaga yang rendah dan hayat perkhidmatan yang panjang. Fungsi ke hadapan dan terbalik motor menyedari pembalikan sistem hidraulik, mengurangkan pergantungan pada injap solenoid, memudahkan struktur sistem, dan meningkatkan kebolehpercayaan.
- Kawalan pembalikan yang dipermudahkan: Pembalikan sistem hidraulik dicapai dengan bergantung pada putaran ke hadapan dan terbalik motor, menghapuskan reka bentuk injap solenoid tradisional. Ia mengurangkan kerumitan sistem, dengan berkesan menjimatkan ruang, dan sesuai untuk peralatan dengan ruang kecil atau keperluan khas untuk struktur padat.
- Struktur padat: Reka bentuk keseluruhan Unit Kuasa Pam Bidirectional DC ini sangat padat dan sesuai untuk digunakan dalam kenderaan mudah alih, platform mengangkat dan peralatan lain. Konfigurasi komponen yang diselaraskan dapat memberikan sokongan kuasa yang mencukupi dalam ruang yang terhad dan memaksimumkan kecekapan kerja peralatan.
- Kestabilan dan kebolehpercayaan: Struktur keseluruhan unit kuasa pam bidirectional DC stabil, prestasi stabil, dan ia tidak terdedah kepada kegagalan. Reka bentuknya membolehkan peralatan untuk mengekalkan operasi yang stabil semasa penggunaan jangka panjang dan frekuensi tinggi, yang sangat sesuai untuk aplikasi peralatan perindustrian atau mudah alih yang tinggi.
- Pemilihan Voltan: Sistem ini menyediakan pelbagai konfigurasi voltan dari 12V hingga 48V, dan pengguna boleh memilih versi voltan yang sesuai mengikut keperluan sebenar. Sama ada peranti kecil atau peranti besar, anda boleh mencari voltan yang betul untuk memastikan operasi sistem yang cekap.
- Permohonan yang luas: Unit kuasa pam bidirectional DC ini digunakan secara meluas dalam pelbagai sistem pemacu hidraulik seperti kenderaan mudah alih, platform mengangkat, dan peralatan logistik kerana kecekapan dan kompak yang tinggi. Ia berfungsi dengan baik dalam senario aplikasi yang memerlukan pemindahan cepat dan keperluan ruang kecil.
Nota khas
Unit kuasa adalah sistem kerja S3 dan tidak dapat beroperasi secara berterusan.
Ia bermula dalam 10 saat dan berhenti dalam 90 saat.
Sebelum pemasangan, pastikan komponen hidraulik seperti silinder minyak, paip minyak, dan sendi bebas daripada kekotoran.
Kelikatan minyak hidraulik hendaklah 15 - 68st. No. 46 Minyak hidraulik anti-wear disyorkan pada musim panas, dan No. 32 minyak hidraulik suhu rendah disyorkan pada musim sejuk.
Selepas memulakan sistem operasi untuk kali pertama, periksa sama ada minyak dalam tangki minyak mencukupi, umumnya 2/3 tangki minyak.
Selepas sistem digunakan untuk 100 jam pertama, minyak hidraulik akan diganti, dan kemudian minyak hidraulik akan diganti setiap 3000 jam.

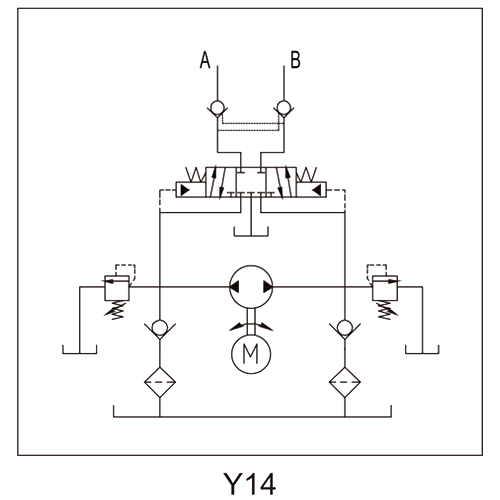

Rajah skematik
Spesifikasi
| Model | Volt | Kuasa | Kelajuan | Displacemet | Tekanan | Tangki | Solenoid Vavle Volt |
| PNC-0.5-D12-0.5T/0.65-14-1/L-Y14 | 12VDC | 0.5kW | 2800rpm | 0.65cc/rev | 14mpa | 1l | 12VDC |
| PNC-0.8-D24-0.5T/1.0-14-3/W-Y14 | 24VDC | 0.8kW | 3100rpm | 1.0cc/rev | 3l | 24VDC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48VDC | 48VDC |
Nota: Jika anda memerlukan parameter sistem seperti pam, tekanan, dan kuasa motor dengan aliran yang berbeza, sila hubungi jurujual kami.
