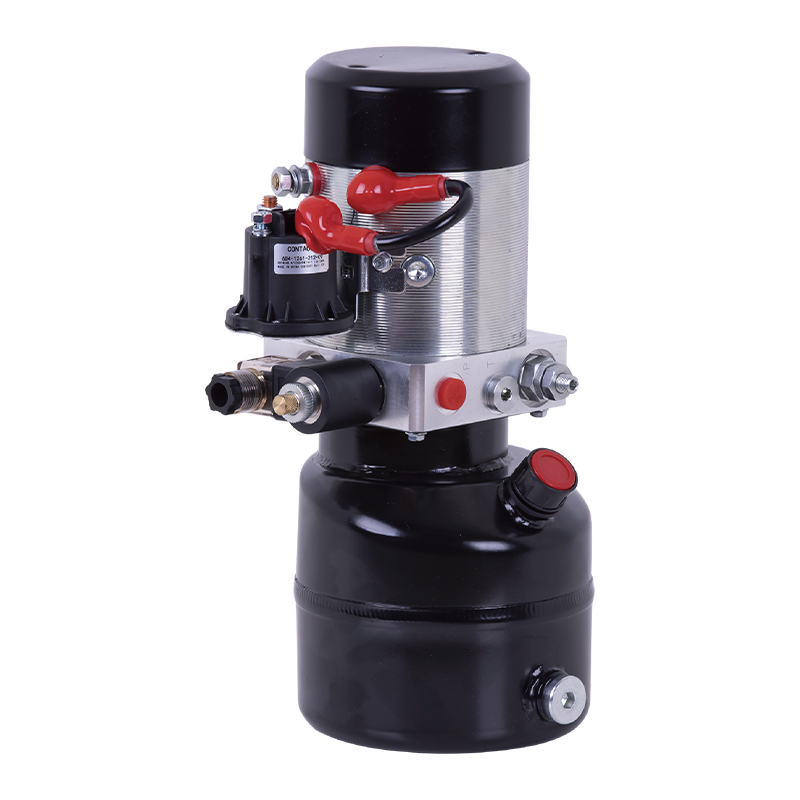

Unit kuasa hidraulik ini direka khas untuk meja mengangkat hidraulik mudah alih, yang disepadukan dengan pam gear tekanan tinggi. Magnet Magnet DC tetap, blok injap pusat, injap kartrij, dan tangki minyak. Mulakan motor untuk naik dan buka injap solenoid jatuh. Injap pendikit pampasan tekanan terbina dalam mengawal kelajuan keturunan. Ia mempunyai ciri-ciri yang ringan dan memerlukan ruang pemasangan yang minimum. Terdapat 0.8- 1.6 kW motor pilihan, voltan pilihan 12- 24V, dan tangki minyak besi dan plastik untuk dipilih.
Ciri -ciri utama termasuk:
- Pam gear tekanan tinggi: Pam gear tekanan tinggi digunakan untuk menyediakan kuasa hidraulik yang kuat dan stabil untuk angkat hidraulik untuk memastikan proses mengangkat yang lancar. Pam gear mempunyai ketahanan yang kuat dan output aliran hidraulik yang cekap, yang boleh menyesuaikan diri dengan keperluan kerja di bawah pelbagai beban.
- Magnet Magnet DC tetap: Dilengkapi dengan motor DC magnet kekal, ia mempunyai ciri -ciri kecekapan tinggi dan penggunaan tenaga yang rendah. Motor magnet kekal bukan sahaja boleh bermula dengan cepat dan memberikan kuasa yang mencukupi, tetapi juga mengekalkan operasi yang stabil untuk masa yang lama, yang sangat sesuai untuk penggunaan frekuensi tinggi lif hidraulik mudah alih.
- Injap kartrij dan blok injap tengah: Injap kartrij dan blok injap pusat disepadukan dalam sistem hidraulik, yang dapat mengawal aliran hidraulik dan tekanan dengan tepat, dan merealisasikan pengangkatan lancar dan selamat dari lif. Injap solenoid mengawal tindakan semasa proses mengangkat, menyedari kawalan gerakan yang tepat dan turun.
- Injap pendikit yang berpompensasi dengan tekanan: Injap pendikit tekanan yang terbina dalam boleh menyesuaikan kelajuan keturunan, dengan berkesan mengawal proses keturunan platform mengangkat hidraulik, mengelakkan getaran atau ketidakstabilan yang disebabkan oleh keturunan yang terlalu cepat, dan memastikan proses operasi yang lancar dan selamat.
- Reka bentuk ringan: Unit kuasa platform mengangkat mudah alih adalah ringan dan padat, menjadikannya mudah dipasang di ruang yang terhad. Ia amat sesuai untuk platform mengangkat hidraulik mudah alih dengan ruang padat, memudahkan susun atur kenderaan atau peralatan yang fleksibel.
- Pemilihan motor dan voltan: 0.8-1.6kW kuasa motor tersedia, menyokong konfigurasi voltan 12V dan 24V. Pengguna boleh memilih kuasa dan voltan yang paling sesuai mengikut keperluan mereka untuk memastikan operasi sistem yang cekap.
- Ruang pemasangan kecil: Unit kuasa platform mengangkat mudah alih adalah padat dalam reka bentuk dan sesuai untuk ruang pemasangan terhad. Ia secara berkesan dapat mengurangkan ruang yang diduduki dan meningkatkan kecekapan keseluruhan peralatan, terutama untuk persekitaran peralatan dengan ruang kecil.

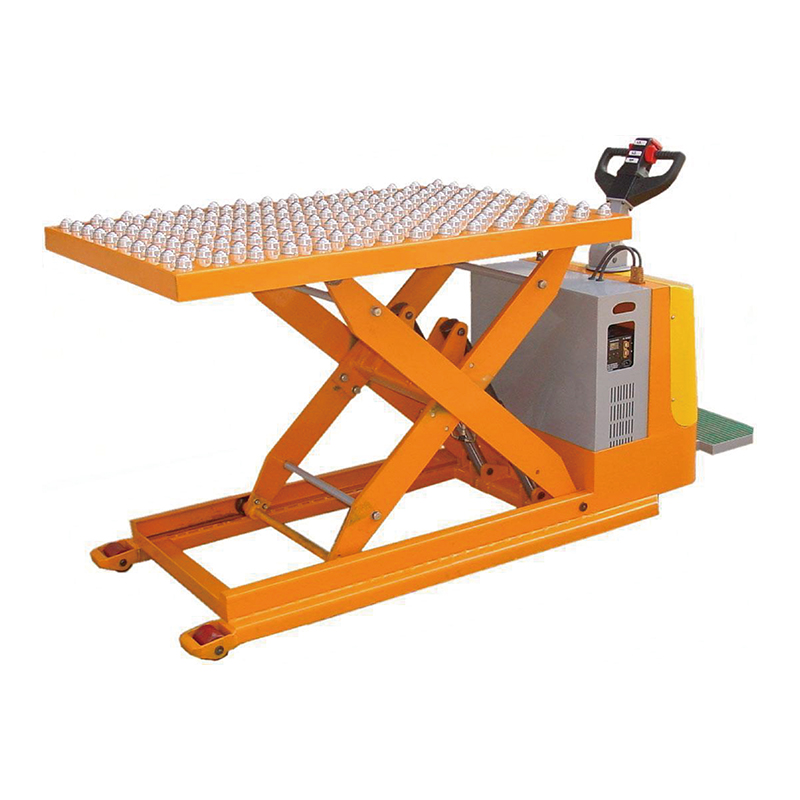

Unit kuasa platform mengangkat mudah alih ini mempunyai integrasi yang tinggi dan prestasi yang stabil, dan sangat sesuai untuk platform mengangkat hidraulik mudah alih. Ia boleh memberikan pemacu hidraulik yang cekap dan stabil. Ia menyediakan sokongan yang boleh dipercayai untuk peralatan mengangkat hidraulik lain yang memerlukan kawalan yang tepat, seperti mengangkat platform, memuatkan dan memunggah kenderaan, dll.
Nota khas
Unit kuasa adalah sistem kerja S3 dan tidak dapat beroperasi secara berterusan.
LT bermula dalam 10 saat dan berhenti dalam 90 saat.
Sebelum pemasangan, pastikan komponen hidraulik seperti silinder minyak, paip minyak dan sendi bebas daripada kekotoran.
Kelikatan minyak hidraulik hendaklah 15-68 st. No. 46 Minyak hidraulik anti-wear yang disyorkan pada musim panas dan No. 32 minyak hidraulik suhu rendah disyorkan pada musim sejuk.
Selepas memulakan sistem operasi untuk kali pertama, periksa sama ada minyak dalam tangki minyak mencukupi, umumnya 2/3 tangki minyak.
Selepas sistem digunakan untuk 100 jam pertama, minyak hidraulik akan diganti, dan kemudian ia akan diganti setiap 3000 jam.

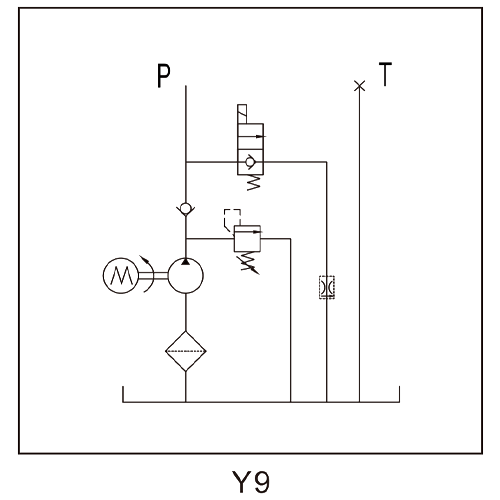

Rajah skematik
Spesifikasi
| Model | Volt | Kuasa | Kelajuan | Displacemet | Tekanan | Tangki | Solenoid Vavle Volt |
| PNC-0.8-D12-0.5/0.38-20-3/L-Y2 | 12VDC | 0.8kww | 3100rpm | 0.38cc/rev | 20mpa | 3l | 12VDC |
| PNC-1.2-D12-0.5/0.65-20-3/L-Y2 | 24VDC | 1.2kW | 2800rpm | 0.65cc/rev | 24VDC | ||
| PNC-1.6-D12-1/1.6-20-3/L-Y2 | 48VDC | 1.6kW | 2600rpm | 1.6cc/rev | 48VDC |
Nota: Jika anda memerlukan parameter sistem seperti pam, tekanan, dan kuasa motor dengan aliran yang berbeza, sila hubungi jurujual kami.
