Cara Membaca Skema Hidraulik: Panduan Lengkap

Apa yang Anda Perlu Tahu Mula-mula: Membaca Skema Hidraulik Adalah Kemahiran Boleh Dipelajari

Membaca skema hidraulik tidaklah sesulit yang dilihat. Sebaik sahaja anda memahami bahawa setiap simbol mewakili komponen fizikal dan setiap baris mewakili laluan bendalir, rajah mula menceritakan kisah mekanikal yang jelas. Kuncinya ialah mempelajari perpustakaan simbol ISO 1219, memahami konvensyen arah aliran, dan mengiktiraf bagaimana Unit Kuasa Hidraulik (HPU) menambat keseluruhan litar. Kebanyakan juruteknik menjadi mahir membaca skema standard dalam masa beberapa minggu latihan fokus.

Panduan ini menerangkan segala-galanya daripada pengecaman simbol asas kepada membaca litar berbilang penggerak yang kompleks, dengan perhatian khusus kepada komponen yang paling kerap anda temui pada jentera perindustrian, peralatan mudah alih dan sistem luar pesisir. Sama ada anda seatauang juruteknik penyelenggaraan, jurutera reka bentuk atau pengendali mesin yang cuba menyelesaikan masalah, memahami cara membaca rajah ini ialah salah satu kemahiran paling praktikal yang boleh anda kembangkan.

Yayasan: Memahami Apa yang Diwakili Sebenarnya Skema Hidraulik

Skema hidraulik ialah gambar rajah simbolik yang menunjukkan cara komponen hidraulik disambungkan dan cara bendalir mengalir melalui sistem. Ia tidak menunjukkan lokasi fizikal komponen, saiz sebenar mereka, atau laluan paip dan hos di angkasa. Apa yang ditunjukkannya ialah hubungan logik antara komponen dan urutan atau keadaan di mana bendalir bergerak dari satu titik ke titik lain.

Fikirkan ia seperti gambarajah pendawaian elektrik. Gambar rajah pendawaian tidak memberitahu anda di mana wayar secara fizikal mengalir melalui dinding, tetapi ia memberitahu anda dengan tepat terminal mana yang bersambung ke komponen mana dan dalam keadaan pensuisan yang mengalir semasa. Skema hidraulik beroperasi pada logik yang sama, tetapi untuk cecair bertekanan dan bukannya elektrik.

Kebanyakan skema hidraulik mengikuti ISO 1219-1 (Sistem dan Komponen Kuasa Bendalir — Simbol Grafik) atau, di Amerika Utara, ANSI/NFPA T3.25. Kedua-dua piawaian berkongsi kebanyakan simbol tetapi berbeza dalam beberapa konvensyen. Peralatan perindustrian yang dijual secara global hampir selalu menggunakan ISO 1219. Mengetahui piawaian yang mengikut skematik menjimatkan masa apabila mencari simbol yang tidak dikenali.

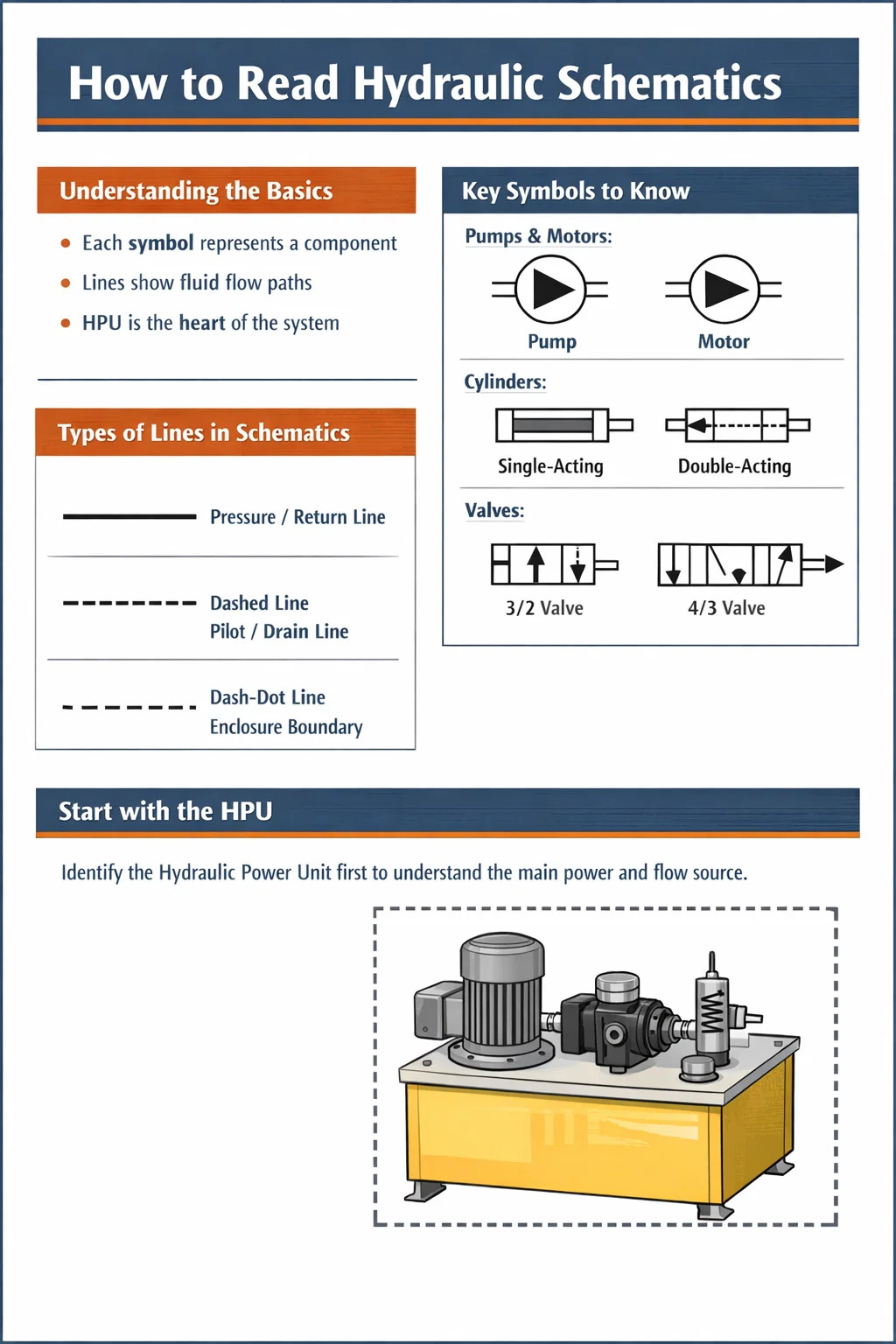

Tiga Kategataui Garisan Yang Anda Akan Lihat

• Garis padat — tekanan utama dan talian balik yang membawa bendalir kerja di bawah keadaan operasi biasa
• Garis putus-putus — talian pandu, saluran saliran, dan talian isyarat kawalan yang membawa cecair volum rendah atau tekanan rendah yang digunakan untuk mengendalikan injap
• Garis putus-putus atau sempang-titik — sempadan kepungan yang mengumpulkan berbilang komponen ke dalam satu pemasangan seperti blok manifold injap atau Unit Kuasa Hidraulik yang lengkap

Persilangan dua garisan tanpa titik bermakna garisan itu tidak bersambung. Persilangan dengan titik terisi bermakna garisan itu bersambung di persimpangan itu. Perbezaan ini penting apabila mengesan laluan aliran melalui litar kompleks.

Kumpulan Simbol Teras yang Mesti Anda Kenali

Simbol hidraulik dibina daripada set kecil bentuk primitif. Sebaik sahaja anda mengetahui maksud setiap bentuk primitif, anda boleh menyahkod simbol untuk komponen yang anda tidak pernah lihat sebelum ini dengan membaca logik bentuk. Primitif utama ialah bulatan, segi empat sama/segi empat tepat, segi tiga, anak panah dan lengkok.

Pam dan Motatau

Kedua-dua pam dan motatau diwakili oleh bulatan. Perbezaannya ialah arah segi tiga yang diisi di dalam bulatan. Segi tiga yang menghala dari pusat bulatan (ke luar) mewakili pam — ia menolak cecair keluar. Segi tiga yang menghala ke tengah mewakili motatau — bendalir masuk dan memacu putaran. Versi anjakan pembolehubah bagi mana-mana peranti akan mempunyai anak panah pepenjuru yang dilukis melalui simbol bulatan.

Dalam a Unit Kuasa Hidraulik , anda biasanya akan melihat satu atau lebih simbol pam disambungkan terus kepada simbol penggerak utama (motor elektrik yang diwakili oleh bulatan dengan huruf M atau simbol enjin). Pam ialah nadi HPU — ia menukar tenaga mekanikal kepada aliran hidraulik, biasanya pada tekanan antara 150 bar hingga 350 bar dalam sistem perindustrian.

Silinder dan Penggerak

Silinder hidraulik ditunjukkan sebagai segi empat tepat dengan batang memanjang dari satu hujung. Segi empat tepat mewakili tong, dan segi empat tepat di dalamnya (omboh) biasanya tersirat oleh kedudukan port. Silinder dwi-tindakan mempunyai dua garisan port — satu pada setiap sisi omboh. Silinder lakonan tunggal mempunyai satu garisan port dan selalunya menunjukkan simbol spring di bahagian belakang untuk menunjukkan penarikan balik spring.

Penggerak berputar (motor hidraulik atau penggerak berayun) ialah bulatan dengan segi tiga dwiarah dan garisan aci. Apabila anda melihat anak panah melengkung pada simbol penggerak berputar, ia menunjukkan keupayaan putaran berterusan.

Injap: Simbol Paling Kompleks untuk Dikuasai

Injap diwakili oleh segi empat sama. Bilangan segi empat sama dalam simbol sama dengan bilangan kedudukan pensuisan yang dimiliki oleh injap. Injap dua kedudukan mempunyai dua segi empat sama bersebelahan. Injap tiga kedudukan mempunyai tiga segi empat sama. Anak panah dan simbol port terhalang di dalam setiap petak menunjukkan laluan aliran yang tersedia dalam kedudukan itu. Dataran tengah injap tiga kedudukan menunjukkan keadaan neutral atau tengah, yang amat penting untuk memahami perkara yang berlaku apabila tiada isyarat digunakan.

Simbol penggerak yang dilampirkan pada bahagian luar sampul injap memberitahu anda bagaimana injap berubah. Penggerak biasa termasuk:

• Garis pepenjuru dengan hujung anak panah — butang tekan manual atau tuil
• Simbol gegelung — penggerak solenoid (elektrik).
• Garis putus-putus memasuki sampul injap — penggerak tekanan pandu
• Simbol spring — spring kembali ke kedudukan lalai
• Simbol penggelek atau cam — penggerak mekanikal daripada bahagian yang bergerak

Injap kawalan arah yang diterangkan sebagai "4/3 solenoid-operated, spring-centered" akan menunjukkan tiga petak dengan solenoid pada setiap petak luar dan spring pada setiap petak luar. Petak tengah akan menunjukkan keadaan aliran neutral — contohnya, semua port disekat (pusat tertutup), tekanan ke tangki dan kedua-dua port penggerak disekat (pusat tandem) atau semua port terbuka (pusat terbuka).

Injap Kawalan Tekanan

Injap pelega, injap penurun, injap jujukan dan injap pengimbang semuanya kelihatan sebagai segi empat tepat dengan anak panah pepenjuru dan spring, tetapi sambungan dalamannya berbeza. A injap pelepas bersambung dari garis tekanan ke tangki dan terbuka apabila tekanan melebihi nilai yang ditetapkan — ia sentiasa ditunjukkan selari dengan litar, melindungi sistem daripada tekanan berlebihan. A injap pengurangan tekanan diletakkan secara bersiri dalam talian dan mengehadkan tekanan hiliran kepada nilai yang ditetapkan tanpa mengira keadaan huluan.

Injap Semak dan Injap Semak Kendalian Juruterbang

Injap sehala ditunjukkan sebagai bola atau anak panah terhadap tempat duduk — ia melepasi aliran dalam satu arah sahaja dan menyekat aliran terbalik. Injap sehala kendalian pandu (POCV) menambah garis pandu putus-putus pada simbol injap sehala, menunjukkan bahawa isyarat pandu boleh mengatasi semakan dan membenarkan aliran terbalik. POCV adalah biasa dalam litar pegangan beban di mana anda perlu mengunci silinder dalam kedudukan tetapi juga melepaskannya dalam keadaan terkawal.

Injap Kawalan Aliran dan Pembatas

Sekatan tetap ditunjukkan sebagai penyempitan sempit dalam talian. Injap kawalan aliran berubah menambah anak panah pepenjuru untuk menunjukkan kebolehlarasan. Injap kawalan aliran pampasan tekanan menambah segi empat tepat dengan anak panah dalaman untuk menunjukkan bahawa penurunan tekanan merentasi pengehad dikekalkan malar — ini memastikan kadar aliran yang konsisten tanpa mengira variasi tekanan beban, yang penting untuk kelajuan silinder yang konsisten.

Cara Mengenalpasti dan Membaca Unit Kuasa Hidraulik pada Skema

The Unit Kuasa Hidraulik hampir selalu ditunjukkan sebagai himpunan berbeza yang disertakan dalam sempadan bertitik atau titik sempang pada skema. Sempadan ini memberitahu anda bahawa segala-galanya di dalam adalah sebahagian daripada pakej HPU — biasanya takungan, satu atau lebih pam dengan penggerak utama, injap pelega sistem utama, penapis sedutan, penapis saluran balik dan pelbagai sambungan instrumentasi.

Apabila membaca skema yang termasuk HPU, mulakan dengan mengenal pasti sempadan unit. Segala-galanya di luar sempadan adalah komponen litar yang dipasang di medan. Sambungan yang melalui sempadan HPU ialah antara muka antara unit kuasa dan litar kerja — biasanya port bekalan tekanan tinggi (berlabel P atau HP), port balik tangki (berlabel T atau R), dan selalunya port longkang (berlabel L atau Dr) untuk kebocoran dalaman daripada motor dan injap.

Komponen Biasa Di Dalam Skema Unit Kuasa Hidraulik

Sebuah yang direka dengan baik Skema HPU juga akan menunjukkan motor elektrik dengan kuasa dan kelajuan terkadarnya, gandingan antara motor dan pam, dan sebarang injap pemunggahan atau kawalan pemampas tekanan yang menguruskan kelakuan siap sedia pam. Dalam HPU industri besar — unit dengan output pam sebanyak 200 liter seminit atau lebih — anda selalunya akan melihat susunan pam dupleks dengan logik tugas/siap sedia berselang-seli ditunjukkan melalui susunan injap pemilih atau tukar ganti.

Proses Langkah demi Langkah untuk Membaca Skema Hidraulik Lengkap

Mendekati skema yang anda tidak pernah lihat sebelum ini boleh menjadi sangat menggembirakan jika anda cuba membacanya sekaligus. Proses berikut berfungsi dengan pasti untuk skema dari mana-mana tahap kerumitan.

Langkah 1 — Halakan Diri Anda kepada Reka Letak Keseluruhan

Sebelum memeriksa sebarang simbol secara terperinci, imbas keseluruhan skema untuk memahami keseluruhan organisasinya. Kebanyakan skema dilukis dengan sumber kuasa (Unit Kuasa Hidraulik atau pemasangan pam kendiri) di sebelah kiri atau di bahagian atas, dengan penggerak (silinder dan motor) di sebelah kanan atau di bahagian bawah. Talian bekalan tekanan utama biasanya di bahagian atas berjalan secara mendatar, dan garisan pemulangan tangki berjalan di bawahnya secara selari. Aliran biasanya bergerak dari kiri ke kanan atau atas ke bawah dalam keadaan operasi biasa.

Perhatikan blok tajuk — ia akan mengenal pasti mesin, nombor lukisan, tahap semakan, dan selalunya jenis bendalir dan tekanan sistem nominal. Ini adalah konteks kritikal. Sistem yang direka untuk 250 bar dengan minyak mineral Tellus 46 berkelakuan sangat berbeza daripada sistem yang direka untuk 420 bar dengan cecair ester fosfat tahan api.

Langkah 2 — Kenal pasti Setiap Penggerak dalam Litar

Kira dan labelkan setiap silinder, motor hidraulik, dan penggerak berputar pada skema. Ini adalah output anda — komponen yang melakukan kerja sebenar. Memahami kerja yang perlu dilakukan memberi anda konteks untuk memahami mengapa injap dan litar kawalan disusun seperti itu. Setiap penggerak akan mempunyai nombor teg atau rujukan surat yang dikaitkan dengan senarai komponen atau bil bahan dalam pakej lukisan.

Langkah 3 — Jejaki Tekanan Utama dan Garisan Kembali

Ikuti garisan pepejal dari alur keluar pam sehingga ke setiap penggerak dan kembali ke tangki. Jejak ini mendedahkan laluan fizikal yang diambil oleh cecair bertekanan dalam keadaan operasi biasa. Tandakan di mana titik cawangan berlaku. Di setiap cawangan, injap sehala atau pembahagi aliran sering hadir untuk mengurus keutamaan antara berbilang litar yang beroperasi serentak.

Langkah 4 — Periksa Setiap Injap Kawalan Arah secara Terperinci

Untuk setiap injap kawalan arah, kenal pasti: berapa banyak kedudukannya, apakah laluan aliran dalam setiap kedudukan, cara ia digerakkan (solenoid, tekanan pandu, tuil manual) dan apakah kedudukan lalai/pulangan springnya. Kedudukan lalai memberitahu anda apa yang berlaku semasa kegagalan kuasa atau apabila tiada isyarat arahan hadir — ini adalah maklumat keselamatan kritikal untuk mana-mana mesin.

Injap dalam gagal-selamat ditutup (tengah tersekat) keadaan akan menahan beban di tempatnya jika kuasa terputus. Injap dalam gagal-selamat terbuka (tengah terapung) keadaan akan membolehkan beban terampai jatuh. Perbezaan ini mempunyai implikasi keselamatan yang ketara dan mesti difahami apabila membaca skema untuk mengangkat atau aplikasi sokongan.

Langkah 5 — Jejaki Garisan Juruterbang dan Longkang

Ikuti garis putus-putus sepanjang skema. Garis isyarat kawalan ini sering mendedahkan logik litar - injap mana yang mengawal injap yang lain, tempat logik jujukan dibina, dan tempat gelung maklum balas tekanan wujud. Banyak skema menggunakan injap arah kendalian pandu di mana tekanan pandu datang daripada litar bekalan pandu berasingan yang dilukis pada tekanan berkurangan (biasanya 30–50 bar ) berbanding dengan tekanan kerja utama.

Garis longkang juga penting untuk dikesan. Komponen dengan kebocoran dalaman — pam berubah-ubah, motor hidraulik, beberapa injap berkadar — memerlukan saluran saliran tekanan rendah kembali ke tangki. Jika saluran saliran tersumbat atau mengalami tekanan belakang di atas kira-kira 5–10 bar , pengedap aci akan gagal. Skema menunjukkan kepada anda di mana saluran saliran ini dan mengesahkan ia kembali ke tangki secara berasingan daripada saluran pulangan utama.

Langkah 6 — Sahkan Pengehadan Tekanan dan Peranti Keselamatan

Cari setiap injap pelega pada skema. Injap pelega sistem utama dalam HPU menetapkan tekanan sistem maksimum yang dibenarkan. Injap pelega sekunder pada litar penggerak individu melindungi litar khusus tersebut daripada pancang tekanan akibat beban. Dalam sistem yang direka dengan baik, tekanan set injap pelega utama hendaklah lebih kurang 10–15% ke atas tekanan kerja tertinggi yang diperlukan oleh mana-mana penggerak dalam sistem.

Jenis Litar Biasa dan Cara Mengenalinya

Litar hidraulik dibina daripada bilangan corak berulang yang agak kecil. Mengenali corak ini pada skema secara dramatik mempercepatkan bacaan anda dan memberi anda gambaran segera tentang kelakuan litar.

Litar Kawalan Kelajuan Meter-In, Meter-Out dan Bleed-Off

Kawalan kelajuan silinder atau motor dicapai dengan menyekat aliran. Dalam a litar masuk meter , injap kawalan aliran diletakkan di dalam talian bekalan ke penggerak — ia menyekat seberapa pantas bendalir memasuki penggerak. Dalam a litar meter keluar , injap kawalan aliran diletakkan di garisan pemulangan — ia mengehadkan kelajuan cecair meninggalkan penggerak. Meter-out lebih disukai untuk aplikasi beban lampau kerana ia mengekalkan tekanan balik positif yang menghalang beban daripada lari lebih cepat daripada pam membekalkan bendalir.

A litar bleed-off meletakkan injap kawalan aliran dalam talian cawangan yang mengalihkan beberapa aliran pam terus ke tangki, dan bukannya meletakkannya dalam bekalan penggerak atau talian balik. Ini adalah lebih cekap tenaga kerana lebihan aliran memintas penggerak pada tekanan yang lebih rendah, tetapi ia memberikan kawalan kelajuan yang kurang tepat di bawah beban yang berbeza-beza.

Litar Regeneratif

Litar penjanaan semula muncul pada skema sebagai sambungan antara port hujung rod silinder dan talian bekalan cap-hujung. Apabila injap kawalan arah dianjak untuk memanjangkan silinder, aliran balik hujung rod dihalakan kembali ke hujung penutup dan bukannya ke tangki. Ini meningkatkan kelajuan sambungan kerana aliran berkesan ke hujung penutup sama dengan aliran pam ditambah aliran balik dari sisi rod. Tukar ganti adalah pengurangan kapasiti daya semasa strok penjanaan semula. Litar penjanaan semula digunakan dalam fasa pendekatan akhbar, aplikasi slaid, dan sebarang situasi di mana lintasan pantas sebelum sentuhan daya penuh diperlukan.

Litar Penahan Beban Menggunakan Injap Pengimbang

Apabila skema menunjukkan injap pengimbang pada port hujung rod silinder yang dipasang secara menegak, litar direka untuk menghalang beban daripada turun di bawah graviti apabila injap arah berada dalam neutral atau apabila talian pecah. Injap pengimbang memerlukan isyarat perintis dari bahagian bekalan untuk dibuka, bermakna beban hanya boleh lebih rendah apabila pam membekalkan tekanan secara aktif — beban tidak boleh jatuh bebas walaupun hos gagal di antara manifold injap dan silinder. Tekanan set injap pengimbang biasanya 1.3 kali tekanan akibat beban maksimum untuk mengelakkan sembang sementara masih membenarkan penurunan terkawal.

Litar Akumulator

Simbol penumpuk (bulatan dibahagikan dengan garis melengkung yang mewakili membran pemisah atau pundi kencing) menunjukkan simpanan tenaga dalam litar. Akumulator mempunyai beberapa tujuan — ia boleh membekalkan aliran serta-merta yang tinggi untuk penggerakan jangka pendek tanpa memerlukan pam yang besar, ia boleh mengekalkan tekanan sistem semasa tempoh melahu pam, dan ia melembapkan pancang tekanan. Apabila anda melihat penumpuk pada skema, cari juga injap pemunggah keselamatan atau litar injap buang yang membolehkan tekanan tersimpan dilepaskan ke tangki sebelum sebarang kerja penyelenggaraan — ini adalah ciri keselamatan wajib dalam mana-mana litar hidraulik terkumpul.

Membaca Litar Injap Berkadar dan Servo

Injap berkadar dan injap servo muncul pada skema sebagai simbol injap kawalan arah dengan butiran tambahan yang menunjukkan kedudukan pembolehubah berterusan dan bukannya pensuisan diskret. Injap arah berkadar sering dilukis sebagai simbol injap arah standard dengan solenoid berkadar yang ditunjukkan oleh simbol yang menunjukkan spring berubah-ubah atau simbol beranotasi dengan "berkadar" atau "PROP" dalam teg. Injap servo ditarik sama tetapi selalunya dengan simbol motor tork dan laluan maklum balas dalaman yang menunjukkan kawalan kedudukan kili gelung tertutup.

Litar yang menggunakan injap ini biasanya kedudukan gelung tertutup atau sistem kawalan halaju. Skema ini akan menunjukkan penderia maklum balas — transduser kedudukan linear (LVDT), pengekod berputar atau transduser tekanan — dengan garis isyarat kembali ke blok pengawal. Garis isyarat ini biasanya ditunjukkan sebagai garis nipis atau diberi anotasi sebagai isyarat elektrik dan bukannya garis hidraulik. Memahami isyarat yang hidraulik dan yang elektrik adalah penting apabila membaca skema yang lebih kompleks ini. Blok pengawal boleh ditunjukkan sebagai segi empat tepat dengan input dan output berlabel, dengan skema elektrik terperinci pada set lukisan yang berasingan.

The Unit Kuasa Hidraulik membekalkan litar injap servo mesti menyediakan cecair yang sangat bersih - biasanya Kelas kebersihan ISO 4406 16/14/11 atau lebih baik — kerana injap servo mempunyai kelegaan dalaman 2–5 mikron dan sangat sensitif terhadap pencemaran zarah. Skema HPU untuk sistem servo akan menunjukkan penapis tekanan kecekapan tinggi (dinilaikan pada 3–10 mikron mutlak) sebagai tambahan kepada penapis garis pulangan standard.

Cara Nombor Teg Komponen dan Senarai Rujukan Berfungsi

Setiap komponen pada skema hidraulik profesional ditandakan dengan rujukan abjad angka, seperti V1, V2, CV3, RV1, CYL-A atau M1. Teg ini sepadan dengan senarai komponen (juga dipanggil bil bahan atau senarai bahagian) yang muncul sama ada dalam kawasan blok tajuk lukisan atau pada dokumen berasingan. Senarai komponen memberikan anda pengilang, nombor model dan spesifikasi utama untuk setiap komponen yang ditag.

Untuk penyelesaian masalah, nombor teg ialah laluan anda yang paling cekap untuk mencari lembaran data bagi komponen tertentu. Jika skema menunjukkan bahawa injap V3 sepatutnya beralih apabila solenoid Y3 dihidupkan tetapi silinder tidak bergerak, anda mencari V3 dalam senarai komponen untuk mencari model injap yang tepat, kemudian dapatkan lembaran data untuk menyemak spesifikasi gegelung elektrik, pilihan konfigurasi kili dan keperluan tekanan operasi minimum.

Konvensyen Tag Biasa Yang Anda Akan Temui

• P or PU — Unit pam atau Unit Kuasa Hidraulik
• M — Motor elektrik atau motor hidraulik (konteks menentukan yang mana)
• V or DCV - Injap kawalan arah
• RV - Injap pelega
• CV - Injap periksa
• FC or FCV - Injap kawalan aliran
• CYL - Silinder
• ACC - Akumulator
• F or FLT — Penapis
• DIA - Penukar haba
• Y — Gegelung solenoid (dari bahasa Jerman "Zugmagnet" atau konvensyen elektromekanikal)
• B or PS — Suis tekanan atau sensor tekanan

Menggunakan Skema untuk Mencari Kesalahan dan Penyelesaian Masalah

Penggunaan skema hidraulik yang paling praktikal dalam kerja seharian ialah diagnosis kerosakan. Skema memberi anda peta logik sistem yang membolehkan anda mengasingkan kesalahan secara sistematik daripada meneka atau menukar bahagian secara rawak. Juruteknik hidraulik yang berpengalaman menggunakan proses yang dipanggil "pemisahan separuh" — menggunakan skema untuk mengenal pasti titik tengah litar yang disyaki dan menguji di sana dahulu, kemudian menghapuskan separuh litar sebagai punca kerosakan dengan setiap ujian.

Mendiagnosis Silinder Yang Tidak Akan Memanjang

Menggunakan skema, jejak laluan aliran yang sepatutnya wujud apabila arahan lanjutan diberikan. Bermula di HPU, periksa sama ada tekanan sistem hadir. Ikut garisan ke injap kawalan arah — adakah solenoid dihidupkan (periksa skema elektrik untuk isyarat kawalan)? Jika solenoid disahkan bertenaga, adakah injap berubah (tekanan harus muncul pada port penutup penutup silinder mengikut skema)? Jika tekanan muncul pada hujung penutup tetapi silinder tidak bergerak, masalahnya berkemungkinan berlaku di bahagian belakang — laluan balik yang disekat, injap pengimbang yang dirampas atau pengedap silinder yang gagal yang memintas bendalir dari hujung penutup ke hujung rod secara dalaman.

Setiap satu daripada langkah diagnostik ini memerlukan anda mengetahui dengan tepat apa rancangan skematik sepatutnya berlaku pada setiap titik. Tanpa skema, anda sedang menguji buta.

Mengenalpasti Gejala Pencemaran pada Skema

Apabila sistem hidraulik membangunkan masalah berkaitan pencemaran, skema membantu anda memahami komponen mana yang paling berisiko. Injap berkadar dan servo dengan kelegaan dalaman yang halus akan gagal terlebih dahulu. Penunjuk penapis — ditunjukkan pada skema sebagai penunjuk perbezaan tekanan merentas elemen penapis — akan dicetuskan lebih awal daripada biasa. Skema ini menunjukkan kepada anda komponen kritikal kebersihan (biasanya komponen yang mempunyai kelegaan dalaman di bawah 10 mikron) supaya anda tahu tempat untuk memfokuskan pemeriksaan apabila pencemaran disyaki.

Skema Membaca Bersama Unit Kuasa Hidraulik Semasa Pentauliahan

Semasa pentauliahan awal sistem, skema digunakan untuk mengesahkan bahawa setiap injap berada dalam konfigurasi yang betul, setiap tetapan tekanan adalah betul, dan setiap laluan aliran berfungsi seperti yang direka bentuk. Pendekatan sistematik melibatkan pemeriksaan setiap injap pelepasan dengan mencipta keadaan beban yang diterangkan dalam prosedur pentauliahan dan mengesahkan sistem mencapai tekanan pelepasan yang ditentukan — biasanya menggunakan tolok ujian yang ditentukur pada titik ujian yang ditunjukkan pada skema. HPU biasanya ditugaskan terlebih dahulu secara berasingan, mengesahkan tekanan dan aliran keluaran pam, sebelum komponen litar yang dipasang di medan diaktifkan.

Perbezaan Antara Skema Multi-Penggerak Mudah dan Kompleks

Skema satu silinder mudah mungkin mempunyai kurang daripada 20 komponen dan muat pada satu helaian A3. Sistem berbilang penggerak yang kompleks — seperti mesin penekan besar dengan 12 silinder, peringkat kelajuan berbilang dan keperluan pegangan beban serentak — boleh berjalan kepada 10 atau lebih helaian lukisan dengan ratusan komponen. Pendekatan membaca berskala sewajarnya.

Untuk skema berbilang helaian, setiap helaian biasanya meliputi satu zon berfungsi mesin, dengan rujukan silang menunjukkan tempat garisan daripada satu helaian bersambung ke garisan pada helaian lain. Rujukan silang ini ditunjukkan sebagai bendera segi tiga atau bulat dengan nombor helaian dan rujukan baris — contohnya, "→ SH3/L12" bermakna garisan diteruskan pada helaian 3 pada baris 12. Sentiasa ikuti rujukan silang ini apabila menjejak laluan aliran, dan bukannya menganggap garisan yang tamat pada bendera adalah jalan buntu.

Skema besar untuk sistem berbilang penggerak selalunya termasuk a jadual fungsi atau jadual kebenaran menunjukkan solenoid mana yang ditenagakan dalam setiap mod pengendalian mesin. Jadual ini amat berguna untuk memahami logik sistem tanpa perlu mengesan secara mental setiap keadaan injap untuk setiap keadaan operasi. Jika jadual sedemikian disertakan, baca bersama skema - ia memekatkan logik litar ke dalam format yang mudah diimbas.

Petua Praktikal untuk Meningkatkan Kelajuan dan Ketepatan Bacaan Skema Anda

Membaca skema hidraulik dengan lancar ialah kemahiran yang dibina melalui pendedahan berulang kepada rajah sebenar, bukan hanya menghafal jadual simbol. Tabiat berikut akan mempercepatkan perkembangan anda dengan ketara.

• Sentiasa cetak skema yang cukup besar untuk dibaca dengan selesa — A1 atau lebih besar untuk sistem yang kompleks. Membaca skema 20 komponen pada cetakan A4 membawa kepada salah kenal pasti sambungan dan jenis talian.
• Gunakan penyerlah untuk mengesan laluan aliran — satu warna untuk laluan bekalan tekanan, satu lagi untuk laluan balik, satu pertiga untuk garisan perintis. Lapisan visual ini mendedahkan struktur litar dengan cepat.
• Sentiasa baca senarai komponen sebelum mengkaji simbol. Mengetahui bahawa komponen ialah "injap berkadar siri Parker D1VW dengan kili berpusat spring" memberitahu anda lebih daripada simbol sahaja tentang kelakuannya.
• Apabila anda menemui simbol yang tidak dikenali, cari dengan segera daripada melangkaunya. Satu komponen yang tidak dikenal pasti boleh menjadikan keseluruhan sub-litar tidak dapat difahami.
• Berlatih dengan memuat turun contoh skematik yang tersedia secara umum daripada pengeluar peralatan industri — ramai yang menerbitkan skema latihan untuk juruteknik penyelenggaraan. Bosch Rexroth, Parker Hannifin dan Eaton semuanya mempunyai sumber pendidikan dengan skema sampel beranotasi.
• Apabila membaca skema untuk mesin yang anda berdiri di sebelah, jejak paip dan hos secara fizikal pada mesin sambil anda mengikut garisan pada skema. Jambatan antara rajah dua dimensi dan mesin tiga dimensi ini adalah cara terpantas untuk menginternalisasi bagaimana skema mewakili realiti.
• Beri perhatian khusus kepada bahagian Unit Kuasa Hidraulik apabila anda membaca skema baharu. HPU mentakrifkan keupayaan tekanan sistem, kapasiti aliran, standard penapisan dan pendekatan pengurusan terma — semuanya mengekang apa yang boleh dilakukan oleh litar yang lain.

Kebanyakan jurutera hidraulik profesional mencapai tahap celik skematik yang selesa 3–6 bulan pendedahan biasa kepada dokumentasi sistem sebenar. Juruteknik penyelenggaraan yang bekerja dengan jenis mesin yang sama setiap hari boleh menjadi pembaca yang sangat pantas bagi gaya skema khusus itu dalam 4–8 minggu . Kuncinya ialah penglibatan aktif yang konsisten dengan gambar rajah sebenar dan bukannya semakan pasif carta simbol.
