Bagaimana untuk mengukur unit kuasa hidraulik?

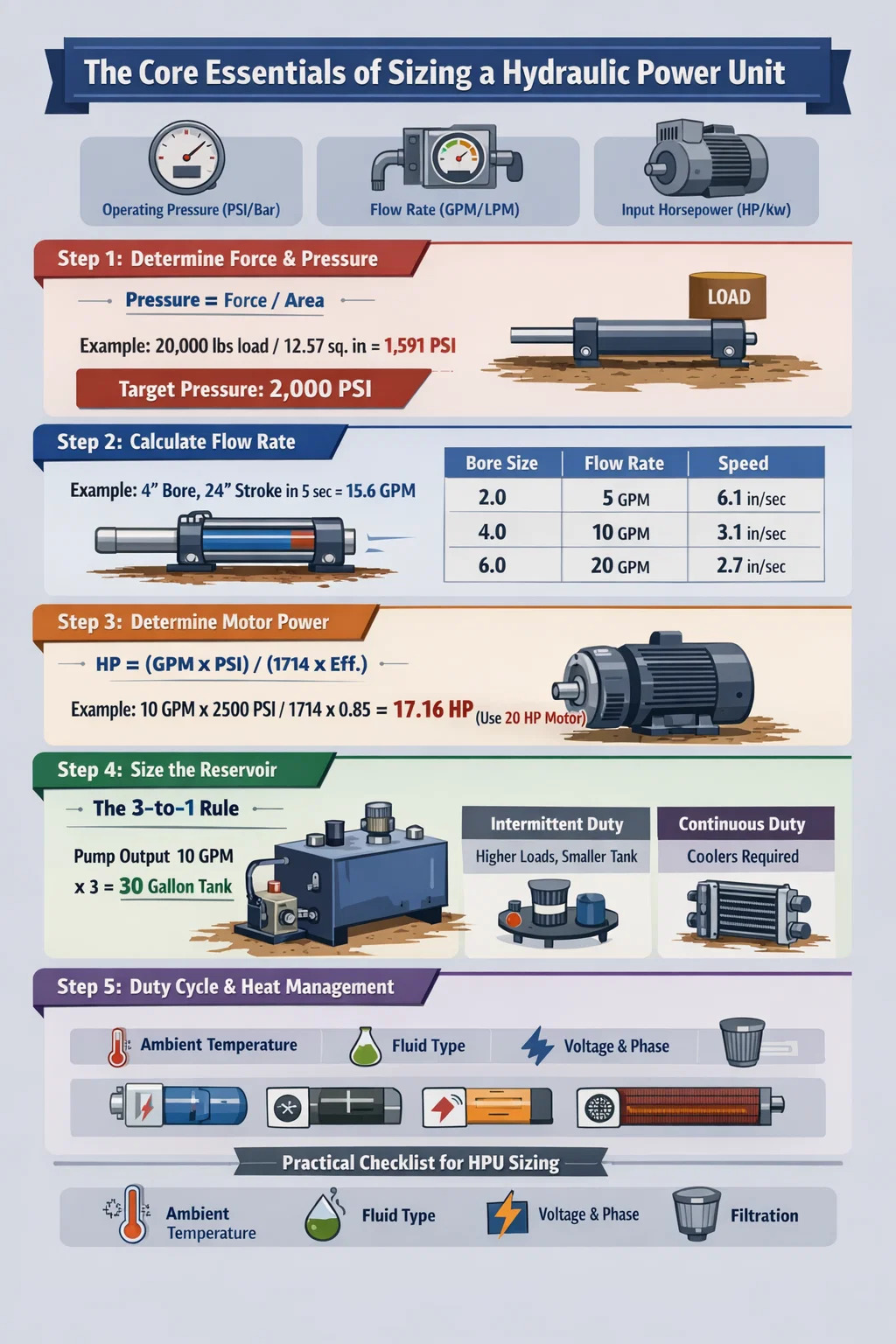

Keperluan Teras Pengukuran Unit Kuasa Hidraulik

Untuk saiz yang betul a unit kuasa hidraulik (HPU), dana mesti menentukan keperluan output mekanikal aplikasi anda terlebih dahulu. Prosesnya bukan tentang memilih motor generik; ia adalah urutan yang tepat untuk menentukan daya yang diperlukan, kelajuan operasi, dan aliran dan tekanan yang terhasil. Jawapan asas terletak pada tiga pengiraan utama: Tekanan Operasi (PSI/Bar) , Kadar Aliran (GPM/LPM) , and Input Kuasa Kuda (HP/kW) .

A tidak sepadan unit kuasa hidraulik membawa kepada sama ada sisa tenaga yang melampau dan penjanaan haba (jika bersaiz besar) atau kegagalan untuk menyelesaikan tugas mekanikal (jika bersaiz kecil). Matlamatnya adalah untuk mengimbangi prestasi pam hidraulik, kapasiti takungan, dan kekuatan motor elektrik atau enjin.

Langkah 1: Menentukan Keperluan Daya dan Tekanan

Tekanan yang dihasilkan oleh unit kuasa hidraulik adalah hasil langsung daripada rintangan beban. Anda tidak memilih tekanan sewenang-wenangnya; anda mengiranya berdasarkan luas permukaan penggerak anda (silinder atau motor).

Formula Daya Silinder

Untuk mengira tekanan yang diperlukan, gunakan formula: Tekanan = Daya / Luas . Sebagai contoh, jika anda memerlukan silinder hidraulik untuk menolak a Beban 20,000 paun dan anda menggunakan silinder dengan a lubang 4 inci (luas = 12.57 kaki persegi), tekanan yang diperlukan adalah lebih kurang 1,591 PSI . Anda biasanya perlu menambah a Margin keselamatan 10-20%. untuk mengambil kira geseran dan kehilangan garis, bermakna anda unit kuasa hidraulik harus mampu sekurang-kurangnya 2,000 PSI .

• Kenal pasti beban maksimum yang akan dihadapi oleh sistem.
• Tentukan saiz lubang silinder hidraulik.
• Kira untuk daya "pecah", yang selalunya lebih tinggi daripada daya bergerak.

Langkah 2: Mengira Kadar Aliran untuk Kelajuan Yang Diingini

Kadar alir, diukur dalam Gelen Per Minit (GPM) atau Liter Per Minit (LPM), menentukan kelajuan mesin anda bergerak. The unit kuasa hidraulik mesti memindahkan isipadu minyak tertentu ke dalam silinder untuk memanjangkannya dalam masa tertentu.

Contoh: Jika sama lubang 4 inci cylinder mempunyai a strok 24 inci dan mesti dilanjutkan 5 saat , anda mesti terlebih dahulu mengira isipadu. Jumlahnya lebih kurang 1.3 gelen . Untuk menggerakkan 1.3 gelen dalam 5 saat, unit kuasa hidraulik memerlukan pam yang mampu secara kasar 15.6 GPM .

Langkah 3: Mengira Kuasa Kuda Motor Elektrik

Sebaik sahaja anda telah menentukan tekanan dan aliran, anda boleh mengira kuasa input yang diperlukan untuk unit kuasa hidraulik . Peraturan biasa ialah peraturan "1 HP untuk 1 GPM pada 1500 PSI", tetapi pengiraan yang lebih tepat diperlukan untuk kecekapan.

Gunakan formula: HP = (GPM × PSI) / (1714 × Kecekapan) . Kebanyakan pam hidraulik mempunyai penarafan kecekapan antara 0.85 dan 0.90 . Jika sistem anda memerlukan 10 GPM pada 2,500 PSI , pengiraan ialah (10 × 2500) / (1714 × 0.85), menghasilkan keperluan kira-kira 17.16 HP . Dalam kes ini, anda akan memilih standard Motor 20 HP untuk anda unit kuasa hidraulik .

Langkah 4: Saiz Takungan Hidraulik (Tangki Minyak)

Takungan adalah komponen kritikal bagi unit kuasa hidraulik yang sering terlepas pandang. Ia mestilah cukup besar untuk membolehkan pengembangan haba, penyejukan, dan pengendapan bahan cemar.

Peraturan 3 lawan 1

Dalam aplikasi industri standard, takungan harus memegang tiga kali ganda keluaran GPM pam . Jika anda unit kuasa hidraulik menggunakan a Pam 10 GPM , tangki itu sepatutnya memegang 30 gelen daripada cecair. Ini memastikan bahawa minyak menghabiskan masa yang cukup "beristirahat" untuk menghilangkan haba sebelum disedut semula ke dalam pam.

Walau bagaimanapun, jika ruang terhad atau kitaran tugas terputus-putus, anda mungkin menggunakan a Nisbah 1-ke-1 atau 2-ke-1 , dengan syarat anda menambah penyejuk minyak untuk menguruskan suhu. Haba yang berlebihan adalah pembunuh utama pengedap hidraulik dan jangka hayat bendalir.

Langkah 5: Kitaran Tugas dan Pengurusan Haba

Kitaran tugas anda unit kuasa hidraulik secara dramatik memberi kesan kepada reka bentuknya. Unit yang berjalan selama 10 saat setiap jam bersaiz berbeza daripada unit yang berjalan secara berterusan di lantai kilang.

• Tugas Berselang-seli: Takungan yang lebih kecil dan beban motor yang lebih tinggi boleh diterima kerana sistem mempunyai masa untuk menyejukkan antara kitaran.
• Tugas Berterusan: Memerlukan saiz penukar haba yang tepat. Anda mesti mengira beban haba (kira-kira 20-30% daripada input HP) dan pastikan unit kuasa hidraulik boleh menghilangkan tenaga itu tanpa melebihi 140°F (60°C) .

Senarai Semak Praktikal untuk Saiz HPU

Sebelum memuktamadkan pembelian atau pembinaan a unit kuasa hidraulik , sahkan faktor persekitaran dan mekanikal berikut:

1. Suhu Ambien: Sejuk melampau memerlukan pemanas; haba melampau memerlukan penyejuk yang lebih besar.
2. Jenis Bendalir: Kelikatan menjejaskan kecekapan pam dan tork permulaan motor.
3. Voltan dan Fasa: Pastikan motor elektrik pada unit kuasa hidraulik sepadan dengan bekalan kuasa kemudahan anda (cth., Fasa Tunggal 230V berbanding Fasa Tiga 460V).
4. Penapisan: Penapis saiz berdasarkan komponen paling sensitif (biasanya injap).

Dengan mengikuti langkah pengiraan ini dengan tegas, anda memastikan bahawa anda unit kuasa hidraulik menyediakan perkhidmatan yang boleh dipercayai dan cekap untuk keseluruhan jangka hayatnya tanpa kos tenaga yang tidak perlu atau kegagalan mekanikal.
