Anatomi Motor HPU dan Cara Ia Bersambung dengan Sistem
Sebelum membandingkan jenis motor atau pengiraan saiz berjalan, ia membantu untuk memahami dengan tepat bahagian motor HPU mana yang penting untuk prestasi dan bahagian mana sahaja yang penting untuk pemasangan. Motor HPU bukan motor elektrik generik yang dipasang pada tangki hidraulik; ia dipilih dan dikonfigurasikan di sekitar satu set antara muka mekanikal dan elektrik yang khusus untuk penghantaran kuasa hidraulik.
01 Aci dan Alur Kunci
Aci keluaran motor membawa alur kunci atau spline yang mesti sepadan dengan gandingan input pam dengan tepat. Ketidakpadanan di sini ialah satu-satunya punca paling biasa kelewatan pemasangan pada binaan HPU baharu.
02 Bebibir Pemasangan
Motor rangka NEMA dan IEC menggunakan pelekap muka C atau D-bebibir piawai supaya motor memaut terus ke perumah loceng tanpa pendakap tersuai, memastikan penjajaran konsisten merentas binaan.
03 Penggulungan dan Kelas Penebat
Kelas penebat, biasanya dinilai B, F atau H, menentukan berapa banyak haba yang diterima oleh belitan sebelum merendahkan. Kelas F ialah standard de facto untuk kebanyakan tugas HPU industri hari ini.
04 Jenis Kepungan
Penutup TEFC (Totally Enclosed Fan Cooled) dan TENV (Totally Enclosed Non-Ventilated) melindungi belitan daripada kabus minyak, habuk dan semburan pencuci biasa di sekeliling peralatan hidraulik.
Jenis Motor Digunakan Merentas Reka Bentuk Unit Kuasa Hidraulik
Memilih jenis motor yang sesuai untuk Unit Kuasa Hidraulik bergantung pada kitaran tugas, bekalan kuasa yang tersedia, keadaan ambien dan kekerapan unit bermula dan berhenti sepanjang syif. Di bawah ialah perbandingan empat kategori motor yang paling biasa dipasangkan dengan pam hidraulik dalam peralatan industri dan mudah alih, diikuti dengan melihat lebih dekat di mana setiap satu mendapat tempatnya.
| Jenis Motor | Julat Kuasa Biasa | Kes Penggunaan Biasa | Had Utama |
| Induksi AC Tiga Fasa | 1 hingga 500 HP | HPU industri pegun | Memerlukan bekalan tiga fasa |
| AC Fasa Tunggal | 0.5 hingga 10 HP | Penekan kedai kecil, lif | Tork permulaan yang lebih rendah |
| Motor DC | 0.5 hingga 20 HP | Mudah alih, unit berkuasa bateri | Hayat tugas berterusan terhad |
| Dipacu Enjin (PTO) | 10 hingga 1000 HP | Luar jalan, pertanian, marin | Tiada pergantungan grid utiliti, tetapi memerlukan logistik bahan api |
Perbandingan jenis motor yang digunakan untuk memacu Unit Kuasa Hidraulik merentasi aplikasi pegun dan mudah alih.
Motor Aruhan AC Tiga Fasa
Motor tiga fasa mendominasi Unit Kuasa Hidraulik industri pegun kerana ia memberikan tork permulaan yang tinggi, berjalan dengan cekap pada kelajuan malar, dan mempunyai kebolehpercayaan yang terbukti selama beberapa dekad dalam persekitaran kilang. Motor tiga fasa rangka NEMA tipikal dalam peranan ini berjalan pada 1800 atau 3600 RPM, dengan 1800 RPM jauh lebih biasa untuk jangka hayat pam kerana kelajuan aci yang lebih rendah mengurangkan haus pada pengedap dan galas aci pam.
Motor AC Satu Fasa
Motor fasa tunggal mengisi jurang di kedai dan kemudahan yang lebih kecil di mana kuasa tiga fasa tidak pernah dipasang. Ia berfungsi dengan baik untuk penekan ringan, lif dan tempat ujian kecil di bawah kira-kira 10 kuasa kuda, tetapi tork permulaannya yang lebih rendah bermakna mereka bergelut dengan beban inersia tinggi atau aplikasi yang perlu dimulakan di bawah tekanan penuh.
Motor DC untuk Unit Mudah Alih dan Dikuasakan Bateri
Motor DC ialah pilihan standard untuk Unit Kuasa Hidraulik berkuasa bateri yang digunakan dalam lif gunting, platform mudah alih dan trak kerja elektrik. Voltan biasa ialah 12V, 24V, dan 48V, dengan sistem voltan yang lebih tinggi secara amnya memberikan lebih kuasa untuk tarikan arus yang kurang dan oleh itu kurang haba dalam pendawaian.
Unit Berlepas Kuasa Didorong Enjin
Apabila Unit Kuasa Hidraulik perlu beroperasi jauh dari mana-mana grid elektrik, susunan PTO yang dipacu enjin mengambil alih. Persediaan ini adalah biasa pada peralatan pertanian, pelantar penggerudian, dan jentera dek marin, di mana enjin diesel atau petrol sudah wujud untuk tujuan lain dan pam hidraulik hanya menggunakan kuasa aci yang tersedia.
Mengecilkan saiz motor HPU adalah salah satu kesilapan yang paling biasa dan paling mahal dalam reka bentuk sistem hidraulik. Motor yang tidak dapat memberikan tork yang mencukupi pada permulaan akan menyebabkan perlindungan beban lampau berulang kali, terlalu panas dan gagal jauh sebelum hayat perkhidmatan yang dinilai. Bersaiz besar, sebaliknya, membazirkan tenaga dan meningkatkan kos pendahuluan tanpa menambah sebarang prestasi yang boleh digunakan, dan ia juga boleh menjadikan motor berjalan kurang cekap pada beban separa.
Contoh Kerja

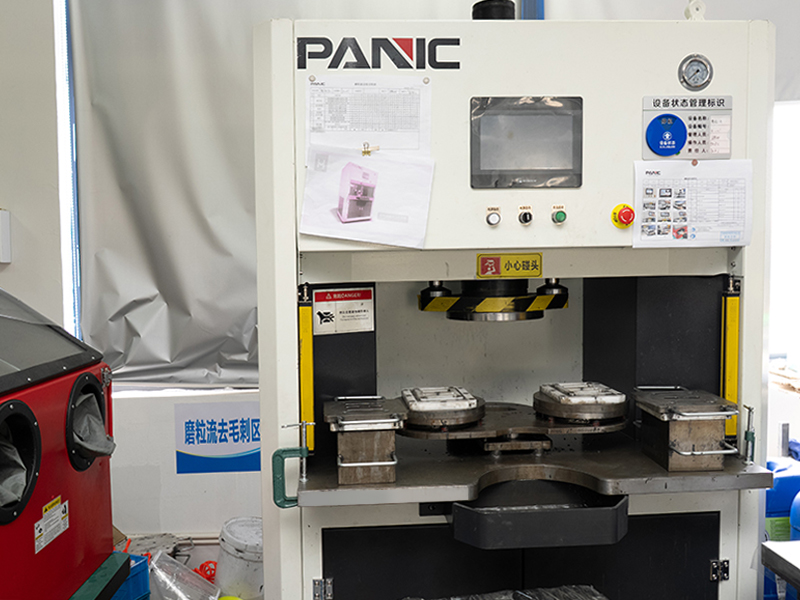

Pertimbangkan Unit Kuasa Hidraulik yang perlu menghantar 15 gelen seminit pada 2000 PSI untuk mengendalikan mesin penekan hidraulik. Menggunakan formula: 15 didarab dengan 2000 sama dengan 30,000, dibahagikan dengan 1714 sama dengan 17.5 kuasa kuda . Dalam amalan, kebanyakan pereka membulatkan kepada saiz rangka motor standard seterusnya, yang akan menjadi motor 20 HP, untuk mengambil kira kehilangan kecekapan pam dan meninggalkan ruang kepala untuk pancang tekanan semasa kitaran kerja.
Senarai Semak Saiz
- Sentiasa saiz untuk permintaan tekanan puncak, bukan tekanan operasi purata
- Faktor dalam kitaran tugas, kerana tugas terputus-putus membolehkan motor yang lebih kecil daripada tugas berterusan
- Ambil kira suhu ambien, kerana motor berkurangan dalam persekitaran tertutup atau panas
- Padankan RPM motor untuk mengepam rating RPM untuk mengelakkan peronggaan atau kehausan berlebihan
- Biarkan sekurang-kurangnya 10 hingga 15 peratus ruang kepala melebihi kuasa kuda minimum yang dikira
Kitaran Tugas dan Kesannya terhadap Saiz
Kitaran tugas menerangkan berapa pecahan masa operasi yang dibelanjakan oleh motor di bawah beban penuh. Penekan yang berkitar selama 8 saat dan berehat selama 22 saat mempunyai kitaran tugas hampir 27 peratus, yang membolehkan motor yang lebih kecil daripada aplikasi tugas berterusan seperti pengapit acuan suntikan plastik yang menahan tekanan selama beberapa minit pada satu masa. Plat nama motor menyenaraikan penarafan tugas sebagai S1 untuk tugas berterusan atau S3 untuk tugas terputus-putus, dan memadankan penarafan ini dengan profil aplikasi sebenar menghalang pemanasan terlampau kacau ganggu dan saiz berlebihan yang tidak perlu.
Kecekapan Tenaga dan Pemacu Frekuensi Berubah
Motor berkelajuan tetap menjalankan pam hidraulik pada kelajuan penuh secara berterusan, walaupun sistem hanya memerlukan aliran separa, membazirkan sejumlah besar tenaga sebagai haba merentasi injap pelega. Memadankan motor HPU dengan Pemacu Frekuensi Boleh Ubah membolehkan kelajuan motor menjejaki permintaan sistem sebenar dan bukannya berjalan pada satu RPM malar sepanjang masa.
| Keadaan Operasi | Motor Kelajuan Tetap | Motor Kawalan VFD |
| Terbiar / Bersedia | Cabutan kuasa penuh dikekalkan | Kelajuan dikurangkan kepada hampir sifar |
| Beban Separa | Aliran berlebihan dibuang melalui injap pelega | Aliran dipadankan terus dengan permintaan |
| Masuk Permulaan | Lonjakan arus tinggi setiap permulaan | Tanjakan lembut mengurangkan lonjakan arus |
| Tahap Kebisingan | Bunyi kelajuan penuh yang berterusan | Turun dengan kelajuan yang dikurangkan |
Perbezaan tenaga dan kawalan antara motor HPU yang dikawal kelajuan tetap dan VFD.
Data lapangan yang dikumpul merentasi pelbagai pemasangan mesin pencetak dan pengacuan suntikan telah ditunjukkan penjimatan tenaga antara 30 dan 60 peratus selepas memasang semula motor HPU berkelajuan tetap dengan pemacu frekuensi berubah-ubah, bergantung pada berapa banyak kitaran tugas dibelanjakan pada beban separa berbanding beban penuh. Aplikasi dengan tempoh melahu atau tinggal yang lama, seperti stesen pengapit pengacuan suntikan plastik, cenderung untuk melihat keuntungan terbesar, manakala aplikasi berjalan hampir dengan beban penuh secara berterusan melihat penjimatan yang lebih kecil tetapi masih bermakna.
Tempat VFD Menambah Nilai Terbanyak
Operasi menekan dan mengapit, dudukan ujian dengan keperluan aliran berubah-ubah, dan mana-mana HPU yang menghabiskan masa melahu yang ketara antara kitaran adalah calon paling kuat untuk pengubahsuaian VFD. Aplikasi tugas berterusan yang berjalan pada satu kadar aliran stabil sepanjang masa melihat faedah yang kurang, kerana motor sudah beroperasi berhampiran titik paling cekapnya pada kebanyakan masa.
Gandingan dan Penjajaran Motor-ke-Pam
Sambungan antara aci motor dan aci pam adalah punca kegagalan pramatang yang kerap yang tidak ada kaitan dengan penarafan elektrik motor. Penjajaran salah antara motor dan aci pam memperkenalkan beban jejarian pada galas yang tidak direka bentuk untuk membawanya, memendekkan pengedap dan hayat galas pada kedua-dua komponen walaupun motor itu sendiri berfungsi dengan tepat seperti yang ditentukan.
- Gunakan gandingan fleksibel yang dinilai untuk tork dan kelajuan motor, bukan hanya kuasa kudanya
- Periksa penjajaran sudut dan selari dengan penunjuk dail atau alat penjajaran laser sebelum bolt-down terakhir
- Sahkan perumah loceng atau bebibir pelekap SAE sepadan dengan kedua-dua saiz rangka motor dan piawaian pelekap pam
- Periksa semula penjajaran selepas 100 jam pertama operasi, kerana bolt pelekap dan gandingan elastomer boleh mendap
- Periksa sisipan gandingan atau elemen elastomer setiap tahun untuk retak, kerana ini adalah item haus walaupun pada sistem yang dijajar dengan betul
Piawaian pelekap SAE, seperti bebibir SAE A, B, C dan D, wujud secara khusus supaya motor dan pam daripada pengeluar berbeza boleh dipasangkan tanpa pemesinan tersuai. Mengesahkan saiz bebibir SAE dan dimensi aci berkunci atau splined sebelum pembelian mengelakkan ketidakpadanan yang sebaliknya memerlukan penyesuai tersuai, yang menambahkan kedua-dua kos dan titik tambahan kemungkinan salah jajaran pada pacuan.
Amalan Penyelenggaraan Yang Memanjangkan Hayat Motor HPU
Motor HPU yang diselenggara dengan baik dalam persekitaran industri yang bersih boleh berjalan dengan pasti selama 15 hingga 20 tahun, manakala motor yang diabaikan dalam persekitaran yang kotor atau terlalu panas boleh gagal dalam tempoh 2 hingga 3 tahun. Perbezaannya hampir selalu datang kepada segelintir tabiat penyelenggaraan berulang dan bukannya sebarang campur tangan dramatik tunggal.
Pemeriksaan Galas dan Pelinciran
Galas motor hendaklah diperiksa untuk mengesan bunyi, getaran atau haba yang luar biasa pada selang masa yang tetap, dengan selang gris mengikut papan nama pengeluar atau manual penyelenggaraan dan bukannya jadual generik. Pelinciran berlebihan adalah sama berbahaya seperti pelinciran kurang, kerana ia boleh menyebabkan galas terlalu panas dan mengelak letupan.
Pemantauan Terma
Suhu penggulungan motor adalah salah satu petunjuk awal masalah yang paling jelas sebelum kegagalan berlaku. Suhu penggulungan yang berterusan 10 darjah Celsius di atas kelas suhu terkadar motor secara kasar mengurangkan separuh jangka hayat penebatnya.
Kualiti Bekalan Elektrik
Ketidakseimbangan voltan merentas tiga fasa lebih daripada 1 peratus boleh meningkatkan pemanasan motor secara tidak seimbang, dan ketidakseimbangan yang berterusan melebihi 5 peratus adalah pelopor biasa kepada kegagalan penggulungan pramatang dalam motor HPU industri.
Kawalan Pencemaran
Sirip penyejuk, bolong dan kawasan di sekeliling motor hendaklah bebas daripada sisa minyak hidraulik, denda logam dan habuk, kerana pengumpulan pencemaran menyekat aliran udara dan merupakan salah satu punca utama pemanasan lampau yang perlahan dan sukar untuk didiagnosis.
Senarai Semak Penyelenggaraan Suku Tahun
- Pastikan sirip dan bolong penyejuk bebas daripada habuk dan serpihan
- Sahkan voltan bekalan kekal dalam 10 peratus daripada penarafan papan nama
- Periksa gandingan dan bolt pelekap untuk kelonggaran
- Jejaki cabutan amperage motor dari semasa ke semasa untuk menangkap kehausan pam yang semakin meningkat lebih awal
- Log bacaan suhu penggulungan untuk melihat arah aliran menaik secara beransur-ansur
Mendiagnosis Masalah Biasa Motor HPU
Kebanyakan isu motor HPU yang dilaporkan berpunca kembali kepada salah satu daripada tiga punca utama: masalah bekalan elektrik, masalah gandingan mekanikal atau tekanan belakang sistem hidraulik yang disalah anggap sebagai kerosakan motor. Mengasingkan awal ini menghalang penggantian motor yang sangat baik apabila masalah sebenar berada di tempat lain dalam litar.
| simptom | Kemungkinan Punca | Semakan Pertama |
| Motor berdengung tetapi tidak berpusing | Kehilangan fasa tunggal atau pam yang disita | Periksa ketiga-tiga voltan fasa |
| Perjalanan lebihan yang kerap | Motor bersaiz kecil atau tekanan sistem tinggi | Sahkan tetapan injap pelega terhadap kadaran motor |
| Getaran yang berlebihan | Gandingan salah jajaran atau galas haus | Periksa penjajaran gandingan terlebih dahulu |
| Terlalu panas semasa tugas biasa | Pengudaraan terhalang atau voltan rendah | Bersihkan bolong dan ukur voltan bekalan |
| Pergerakan silinder perlahan atau lemah | Pam haus daripada masalah motor | Ukur keluaran aliran sebenar terhadap GPM yang dinilai |
Gejala motor HPU biasa dengan kemungkinan penyebab dan langkah diagnostik pertama.
Mengasingkan Kerosakan Motor Daripada Kerosakan Hidraulik
Semakan amperage yang mudah membantu untuk memisahkan masalah motor sebenar daripada masalah sistem hidraulik. Jika motor mengeluarkan arus biasa tetapi sistem kurang berprestasi, masalahnya hampir selalu berlaku di hiliran dalam pam, injap atau penggerak. Jika motor menarik arus yang berlebihan berbanding dengan penarafan papan namanya, beban pada motor itu sendiri, sama ada daripada pam atau daripada isu pengikatan mekanikal, adalah punca yang lebih besar.
Soalan Lazim Mengenai HPU Motors
Apakah saiz motor yang saya perlukan untuk Unit Kuasa Hidraulik?
Saiz motor bergantung pada kadar aliran yang diperlukan dan tekanan sistem maksimum, dikira menggunakan formula HP bersamaan dengan GPM kali PSI dibahagikan dengan 1714. Penekanan yang memerlukan 15 GPM pada 2000 PSI memerlukan kira-kira 17.5 HP, biasanya dibundarkan kepada rangka motor 20 HP untuk meninggalkan margin bagi lonjakan tekanan.
Bolehkah motor satu fasa menjalankan Unit Kuasa Hidraulik?
Ya, motor fasa tunggal boleh memacu Unit Kuasa Hidraulik yang lebih kecil sehingga kira-kira 10 HP, tetapi mereka biasanya mempunyai tork permulaan yang lebih rendah daripada motor tiga fasa dengan rating yang sama, yang penting untuk aplikasi dengan beban permulaan yang tinggi seperti tekanan yang bermula di bawah tekanan.
Berapa lama motor HPU boleh bertahan?
Motor HPU yang bersaiz dan diselenggara dengan betul dalam persekitaran yang bersih lazimnya bertahan selama 15 hingga 20 tahun, manakala motor yang terdedah kepada haba, habuk, ketidakseimbangan voltan atau salah jajaran kronik sering gagal dalam tempoh 2 hingga 3 tahun.
Mengapa motor HPU saya terlalu panas di bawah beban biasa?
Punca yang paling biasa ialah bolong penyejukan yang disekat yang menyekat aliran udara, voltan bekalan berjalan di bawah penarafan papan nama, atau pam yang menuntut tork lebih daripada yang dinilai oleh motor untuk dihantar secara berterusan disebabkan tetapan injap pelega yang terlalu besar.
Adakah penambahan VFD pada motor HPU sebenarnya menjimatkan tenaga?
Ya, hasil medan merentas pemasangan industri menunjukkan penjimatan tenaga antara 30 dan 60 peratus selepas menambah kawalan pemacu frekuensi berubah-ubah, dengan keuntungan terbesar dilihat dalam aplikasi yang mempunyai tempoh melahu atau beban separa yang lama antara kitaran kerja.
Apakah perbezaan antara kuasa kuda motor dan anjakan pam?
Kuasa kuda motor menerangkan berapa banyak kuasa putaran yang boleh diberikan oleh motor, manakala anjakan pam menerangkan berapa banyak isipadu bendalir pam bergerak setiap putaran. Bersama-sama pada RPM tertentu, kedua-dua nilai ini menentukan kadar aliran dan keupayaan tekanan sebenar sistem.
Apakah kelas penebat yang perlu ada pada motor HPU?
Penebat Kelas F ialah pilihan standard untuk kebanyakan motor HPU perindustrian hari ini, menawarkan toleransi suhu yang lebih tinggi daripada reka bentuk Kelas B yang lebih lama sambil kekal tersedia secara meluas merentas jenama motor dan saiz bingkai.
Berapa kerapkah penjajaran motor HPU perlu diperiksa?
Penjajaran hendaklah disahkan semasa pemasangan, diperiksa semula selepas 100 jam pertama operasi apabila perkakasan pelekap selesai, dan kemudian diperiksa semasa penyelenggaraan rutin suku tahunan, atau lebih awal jika getaran atau bunyi meningkat dengan ketara.
