Unit kuasa hidraulik dibina daripada enam kumpulan berfungsi yang bekerjasama: a takungan yang menyimpan dan mengkondisikan bendalir, a pam yang menukarkan tenaga mekanikal kepada aliran, an motor elektrik yang menggerakkan pam, a pemasangan injap yang mengarahkan dan mengawal tekanan, a litar penapisan yang melindungi permukaan dalaman daripada pencemaran, dan perkakasan sokongan seperti penyejuk, akumulator, manifold, pengedap dan instrumentasi. Setiap satu daripada komponen unit kuasa hidraulik ini mempunyai kesan langsung ke atas kestabilan tekanan sistem, hayat bendalir dan berapa lama unit beroperasi sebelum ia memerlukan perkhidmatan.
Saiz dan gred setiap bahagian bergantung pada kitaran tugas, suhu ambien, dan tekanan yang diminta oleh penggerak hiliran. Unit yang dibina untuk mesin pengecap yang menyala setiap beberapa saat memerlukan tindak balas injap dan kapasiti penyejukan yang berbeza daripada unit yang memegang pengapit statik selama berjam-jam. Memadankan komponen dengan kitaran tugas sebenar, dan bukannya lalai kepada konfigurasi standard katalog, biasanya merupakan perbezaan antara unit kuasa yang bertahan sedekad dan unit yang memerlukan pembinaan semula dalam dua tahun.
Ia juga membantu untuk memikirkan unit kuasa hidraulik sebagai gelung tertutup dan bukannya koleksi bahagian yang berasingan. Kualiti cecair yang ditetapkan oleh takungan dan litar penapisan mempengaruhi haus pam, haus pam menjejaskan kebocoran dalaman dan penjanaan haba, haba menjejaskan kelikatan, dan kelikatan mempengaruhi ketepatan injap boleh mengawal aliran. Pautan lemah dalam mana-mana kumpulan komponen tunggal akhirnya muncul sebagai gejala di tempat lain dalam litar, itulah sebabnya penyelesaian masalah unit kuasa hampir selalu perlu bermula dengan keadaan bendalir sebelum melihat mana-mana bahagian individu.
Bahagian di bawah menerangkan setiap kumpulan komponen utama, perubahan antara konfigurasi, piawaian dan titik data yang biasa dirujuk oleh jurutera apabila menentukan bahagian dan corak kegagalan yang paling kerap muncul di lapangan.
Reka Bentuk Takungan dan Kapasiti Bendalir
Takungan berfungsi lebih daripada menyimpan minyak. Ia mengendapkan udara yang terperangkap, menghilangkan haba melalui kawasan permukaannya, dan membenarkan bahan cemar tercicir sebelum bendalir ditarik semula ke dalam salur masuk pam. Takungan yang bersaiz kecil untuk kadar aliran pamnya akan mengedarkan semula cecair panas dan berudara, yang mempercepatkan pengoksidaan dan memendekkan hayat pengedap merentas setiap komponen lain dalam litar.
Nisbah Saiz Digunakan dalam Amalan
Peraturan permulaan yang digunakan secara meluas mensaiz takungan pada tiga hingga lima kali aliran terkadar pam dalam gelen seminit , dinyatakan dalam gelen. Oleh itu, unit yang dibina di sekitar pam 20 GPM biasanya menggunakan tangki 60 hingga 100 gelen, dengan hujung bawah dikhaskan untuk unit yang sudah termasuk penyejukan tambahan.
| Jenis Tugas | Nisbah Tangki-ke-Alir yang Disyorkan | Konfigurasi Sekat Biasa |
| Larian berterusan, beban haba yang tinggi | 4:1 hingga 5:1 | Plat penyekat tinggi penuh dengan penyebar kembali |
| Tugas sekejap, kerja akhbar standard | 3:1 hingga 4:1 | Penyekat separa memisahkan sedutan dan kembali |
| Unit mudah alih atau ruang yang terhad | 2:1 hingga 3:1 | Penyebar dalaman sahaja, tiada penyekat penuh |
Nisbah saiz takungan am yang dirujuk merentas amalan reka bentuk hidraulik perindustrian.
Takungan juga membawa port pengisian dan longkang, alat pernafasan dengan unsur pengering atau zarah, palam saliran magnet untuk menangkap serpihan haus ferus, dan kaca penglihatan atau tolok aras gaya apungan. Melangkau palam magnet ialah jalan pintas biasa pada binaan unit kuasa hidraulik kos rendah, dan ia merupakan salah satu tambahan termurah berbanding perlindungan haus yang disediakannya.
Peletakan Sekat dan Reka Bentuk Talian Kembali
Plat penyekat dalaman sering diabaikan, tetapi peletakannya menentukan jumlah cecair masa tinggal sebelum ia ditarik semula ke dalam pam. Set penyekat terlalu dekat dengan port sedutan memendekkan jarak penyelesaian berkesan dan membolehkan bendalir berudara beredar semula lebih cepat daripada yang boleh dinyahgas. Garisan kembali biasanya dipotong pada sudut 45 darjah dan diletakkan di bawah permukaan bendalir untuk mengurangkan percikan dan pembentukan buih, dan pemasangan peresap pada garisan kembali merebak aliran merentasi kawasan yang lebih luas dan bukannya menghalakan aliran halaju tinggi terus ke dinding tangki.
Bahan Tangki dan Rawatan Permukaan
Keluli karbon kekal sebagai bahan takungan standard atas sebab-sebab kos, biasanya disiapkan dengan salutan dalaman yang tahan terhadap jenis bendalir tertentu yang digunakan, kerana minyak mineral, air-glikol dan cecair terbiodegradasi masing-masing berinteraksi secara berbeza dengan keluli yang tidak dirawat. Takungan keluli tahan karat muncul pada unit dalam persekitaran gred makanan, pencucian atau menghakis di mana kegagalan salutan akan menimbulkan risiko pencemaran. Tangki aluminium muncul pada binaan mudah alih dan sensitif berat, memperdagangkan beberapa rintangan lekuk untuk pengurangan berat badan yang bermakna.
Jenis Bendalir Hidraulik dan Pemilihan Kelikatan
Bendalir itu sendiri ialah komponen yang berfungsi, bukan sekadar medium, dan memilih gred yang salah menjejaskan setiap bahagian lain dalam litar tanpa mengira seberapa baik bahagian tersebut dinyatakan.
Kategori Bendalir Biasa
- Minyak anti haus berasaskan mineral — pilihan lalai untuk majoriti besar unit kuasa hidraulik perindustrian, menawarkan keseimbangan kos, pelinciran dan prestasi aditif yang baik.
- Cecair tahan api (air-glikol atau ester fosfat) — digunakan berhampiran logam panas, operasi kimpalan atau faundri di mana kegagalan talian hidraulik berhampiran sumber pencucuhan mewujudkan risiko sebenar.
- Cecair biodegradasi — dinyatakan untuk peralatan mudah alih yang bekerja berhampiran laluan air atau di tapak sensitif alam sekitar, biasanya pada kos premium berbanding minyak mineral.
- Cecair gred makanan — digunakan di mana sentuhan sampingan dengan produk makanan mungkin, dirumus tanpa bungkusan aditif yang terdapat dalam minyak industri standard.
Gred Kelikatan dan Suhu Operasi
Kelikatan biasanya ditentukan oleh gred ISO, dengan ISO 32 dan ISO 46 meliputi kebanyakan aplikasi industri iklim sederhana dan ISO 68 dikhaskan untuk unit yang berjalan dalam suhu ambien yang tinggi secara konsisten. Menjalankan cecair yang terlalu nipis untuk suhu operasi meningkatkan kebocoran dalaman pada pam dan injap, mengurangkan kecekapan isipadu, manakala cecair yang terlalu tebal meningkatkan sekatan masuk pam dan boleh menyebabkan pam kebuluran semasa dimulakan dalam keadaan sejuk. Indeks kelikatan melebihi 100 menunjukkan bendalir menahan penipisan apabila suhu meningkat, yang lebih penting pada unit yang melihat perubahan suhu bermusim yang luas berbanding pemasangan dalaman yang dikawal iklim.
Jenis Pam Digunakan dalam Unit Kuasa Hidraulik
Pam menetapkan kadar aliran dan, digabungkan dengan tetapan injap pelega, tekanan kerja maksimum keseluruhan unit. Tiga seni bina pam meliputi sebahagian besar binaan unit kuasa hidraulik perindustrian.
- Pam gear — anjakan tetap, pembinaan mudah, bertolak ansur dengan pencemaran sederhana, biasanya dinilai kepada 3,000 psi dan sangat sesuai untuk aplikasi sensitif kos dengan keperluan aliran mantap.
- Pam ram — operasi yang lebih senyap daripada pam gear, kecekapan yang baik dalam julat tekanan pertengahan sehingga kira-kira 3,500 psi, dan pilihan biasa di mana tahap bunyi penting, seperti berhampiran stesen operator.
- Pam omboh — tersedia dalam anjakan tetap atau berubah-ubah, berkemampuan 5,000 psi atau lebih tinggi, dan pilihan standard apabila unit memerlukan kawalan aliran pemampasan tekanan atau pengesan beban untuk menjimatkan tenaga di bawah beban berubah-ubah.
Anjakan Tetap Berbanding Pembolehubah
Pam anjakan tetap memberikan kadar aliran malar pada kelajuan aci tertentu tanpa mengira beban, dengan lebihan aliran dipintas merentasi injap pelega sebagai haba. Anjakan berubah-ubah, pam pampasan tekanan mengurangkan outputnya sendiri sebaik sahaja sistem mencapai tekanan yang ditetapkan, yang mengurangkan penjanaan haba dan tarikan elektrik dengan ketara pada unit dengan tempoh tinggal yang lama. Kos pendahuluan yang lebih tinggi bagi pam berubah kerap dipulihkan dalam masa beberapa tahun melalui kos penyejukan dan tenaga yang lebih rendah pada unit yang menghabiskan sebahagian besar kitaran menahan tekanan dan bukannya aliran bergerak.
Pemasangan Pam dan Gandingan Pemacu
Kebanyakan pam industri dipasang terus ke motor melalui perumah loceng dan gandingan fleksibel dan bukannya pemacu tali pinggang, yang memastikan penjajaran aci konsisten dan mengelakkan overhed penyelenggaraan penegangan tali pinggang. Pemilihan bahan gandingan lebih penting daripada yang mungkin kelihatan — gandingan yang terlalu kaku menghantar getaran motor terus ke dalam aci pam dan mempercepatkan kehausan galas, manakala gandingan yang terlalu lembut boleh tergulung di bawah pembalikan beban secara tiba-tiba. Toleransi penjajaran antara motor dan aci pam biasanya dipegang dalam beberapa perseribu inci, kerana salah penjajaran di luar julat itu muncul sebagai kebocoran kedap aci pramatang jauh sebelum ia menjejaskan prestasi.
Kecekapan Isipadu dan Penunjuk Haus
Pam omboh baharu biasanya beroperasi pada kecekapan isipadu 92 hingga 97 peratus, bermakna hanya peratusan kecil keluaran teori yang hilang akibat gelinciran dalaman. Apabila pam haus, gelinciran itu meningkat, dan tekanan menahan kurang stabil di bawah beban walaupun pam mungkin masih bermula dan berjalan seperti biasa. Mengesan aliran keluaran atau pereputan tekanan di bawah beban tetap dari masa ke masa memberikan amaran lebih awal tentang haus pam daripada menunggu kegagalan sepenuhnya.
Spesifikasi dan Pemilihan Motor Elektrik
Motor perlu sepadan dengan keperluan kuasa kuda pam pada tekanan operasi yang dimaksudkan, bukan hanya kadar alirannya. Kuasa kuda untuk litar hidraulik dikira daripada aliran dan tekanan bersama, jadi pam yang kelihatan sederhana pada aliran sahaja masih boleh menuntut motor yang besar jika ia dijangka menahan tekanan tinggi secara berterusan.
| Rangka Motor | Julat Kuasa Kuda Biasa | Aplikasi Biasa |
| NEMA 56C / 143TC-145TC | 1 hingga 5 HP | Unit mudah alih kecil, lif penggerak tunggal |
| 184TC-215TC | 7.5 hingga 20 HP | Penekan dan pengapit industri standard |
| 254TC dan lebih besar | 25 HP dan ke atas | Jentera perindustrian tugas berterusan, pengacuan suntikan |
Anggaran saiz rangka motor mengikut kuasa kuda dan aplikasi unit kuasa hidraulik biasa.
Motor TEFC (tertutup sepenuhnya, disejukkan kipas) mendominasi pemasangan unit kuasa hidraulik industri kerana hujung pam terdedah kepada kabus minyak dan zarah bawaan udara. Kitaran tugas juga penting di sini: motor yang dinilai untuk tugas berterusan (S1) akan berjalan lebih sejuk selama syif lapan jam berbanding motor yang dinilai hanya untuk tugas sekejap, walaupun kedua-duanya berkongsi kuasa kuda plat nama yang sama.
Kaedah Mula dan Arus Masuk
Permulaan terus dalam talian adalah perkara biasa untuk motor yang lebih kecil tetapi menghasilkan arus masuk beberapa kali daripada arus larian undian, yang boleh menjadi masalah pada kemudahan dengan perkhidmatan elektrik terhad atau pada unit yang mula dan berhenti dengan kerap sepanjang syif. Pemula lembut dan pemacu frekuensi berubah-ubah mengurangkan kemasukan itu, dan pemacu frekuensi berubah-ubah juga membolehkan kelajuan motor dikurangkan semasa tempoh permintaan rendah kitaran, yang mengurangkan penggunaan tenaga dan bunyi bising. Pada unit di mana pam adalah anjakan tetap, memasangkannya dengan VFD adalah salah satu perubahan pengubahsuaian yang lebih berkesan untuk mengurangkan penggunaan tenaga siap sedia tanpa menggantikan pam itu sendiri.
Penyejukan Motor dan Penurunan Ambien
Penarafan plat nama motor menganggap suhu ambien standard, biasanya 40°C. Unit yang dipasang dalam kabinet tertutup, bilik mekanikal yang panas atau cahaya matahari langsung selalunya berjalan pada ambien yang lebih tinggi daripada garis dasar itu, dan kuasa kuda yang boleh digunakan motor perlu dikurangkan dengan sewajarnya atau motor akan berjalan lebih panas daripada kelas penebatnya yang dinilai, memendekkan hayat belitan dengan baik sebelum sebarang kegagalan mekanikal berlaku.
Injap Kawalan Arah, Pelega dan Aliran
Injap ialah tempat tingkah laku unit kuasa hidraulik sebenarnya dibentuk. Tiga keluarga injap muncul dalam hampir setiap binaan, bersama beberapa jenis injap khusus yang digunakan dalam litar yang lebih mencabar.
Injap Kawalan Arah
Injap arah kendalian solenoid mengalirkan aliran untuk memanjangkan, menarik balik atau menahan penggerak. Konfigurasi kili menentukan sama ada litar adalah pusat terbuka, pusat tertutup atau pusat tandem dalam keadaan rehat, yang seterusnya mempengaruhi cara pam berkelakuan apabila injap tidak dianjak. Masa tindak balas pada injap solenoid angker basah standard biasanya berada dalam julat 20 hingga 50 milisaat, manakala injap arah berkadar menukar sebahagian daripada kelajuan itu untuk peralihan terkawal, tanjakan yang mengurangkan beban hentakan pada penggerak dan struktur yang disambungkan.
Injap Pelega
Injap pelega menetapkan siling tekanan mutlak litar dan melindungi setiap komponen hiliran daripada kejadian beban lampau. Ia biasanya ditetapkan 10 hingga 20 peratus di atas tekanan kerja tertinggi yang diperlukan oleh sistem, memberikan margin tanpa membazir tenaga merentasi laluan pelepasan semasa operasi biasa. Injap pelega kendalian juruterbang memegang toleransi tekanan yang lebih ketat di bawah aliran yang berbeza-beza daripada injap pelega bertindak terus dan merupakan pilihan standard pada mana-mana litar melebihi 10 GPM.
Injap Kawalan Aliran
Injap jarum, kawalan aliran pampasan tekanan, dan pembahagi aliran mengurus kelajuan penggerak bebas daripada variasi beban. Versi pampasan tekanan mempunyai kadar aliran yang ditetapkan walaupun semasa tekanan beban berubah, yang penting pada mana-mana aplikasi yang memerlukan ketekalan masa kitaran, seperti pengapit disegerakkan.
Injap Pengimbang dan Pegangan Beban
Pada penggerak menegak, injap pengimbang menghalang beban lampau daripada jatuh bebas jika hos pecah atau injap arah kehilangan isyarat, dengan mengekalkan tekanan belakang pada bahagian alur keluar penggerak sehingga bahagian masuk bertekanan secara aktif. Injap penahan beban jenis ini dianggap sebagai komponen kritikal keselamatan pada mana-mana aplikasi di mana penurunan yang tidak terkawal akan menimbulkan bahaya, seperti platform lif atau ram tekan.
Manifold injap semakin menggabungkan beberapa fungsi ini ke dalam satu tuangan atau blok gerudi, mengurangkan bilangan kelengkapan luaran dan titik bocor berbanding dengan timbunan injap berpaip berasingan.
Penapisan dan Kebersihan Bendalir
Pencemaran bertanggungjawab untuk kebanyakan kegagalan komponen hidraulik yang tidak dirancang, dan penapisan adalah pertahanan utama. Unit kuasa hidraulik yang dinyatakan dengan baik menggunakan penapisan pada lebih daripada satu titik dalam litar dan bukannya bergantung pada satu lokasi penapis.
| Lokasi Penapis | Penilaian Mikron Biasa | Tujuan Utama |
| Penapis sedutan | 100 hingga 150 mikron | Melindungi salur masuk pam daripada serpihan besar |
| Penapis garis tekanan | 10 hingga 25 mikron | Melindungi injap dan silinder di hilir pam |
| Penapis talian kembali | 10 hingga 25 mikron | Tangkapan memakai serpihan sebelum ia masuk semula ke dalam takungan |
Titik penapisan biasa dan penilaian mikron merentas litar unit kuasa hidraulik biasa.
Kebersihan cecair biasanya dijejak menggunakan pengiraan zarah ISO 4406, yang melaporkan tiga nombor yang mewakili kiraan zarah pada 4, 6 dan 14 mikron. Kod seperti 18/16/13 ialah sasaran realistik untuk litar industri tekanan pertengahan, manakala injap proporsional dan servo biasanya memerlukan kod yang lebih ketat dalam julat 16/14/11. Penunjuk penyumbatan, sama ada visual atau elektrik, membolehkan kakitangan penyelenggaraan menukar elemen berdasarkan keadaan sebenar dan bukannya selang kalendar tetap, yang mengurangkan kedua-dua perubahan elemen pramatang dan risiko melepasi kapasiti penapis.
Nisbah Beta dan Kecekapan Penapis
Prestasi elemen penapis sering dinyatakan sebagai nisbah beta, yang membandingkan bilangan zarah di atas saiz tertentu hulu dan hilir unsur. Nisbah beta 200 pada 10 mikron bermakna penapis mengeluarkan 199 daripada setiap 200 zarah bersaiz itu atau lebih besar, dan dianggap sebagai penarafan kecekapan tinggi untuk penapis garis tekanan. Nisbah beta lebih penting daripada penarafan mikron tajuk sahaja, kerana dua penapis yang diiklankan pada saiz mikron yang sama boleh mempunyai kecekapan tangkapan sebenar yang sangat berbeza bergantung pada pembinaan media.
Penapisan Luar Talian dan Gelung Buah Pinggang
Sesetengah unit kuasa hidraulik menambah gelung penapisan luar talian khusus, berjalan secara berterusan dari pam tambahan kecil yang bebas daripada kitaran tugas litar utama. Susunan gelung buah pinggang ini memastikan takungan bersih walaupun dalam tempoh pam utama melahu, dan biasa berlaku pada takungan volum besar di mana penapisan dalam talian sahaja tidak boleh menukar isipadu cecair penuh dengan kerap untuk memegang sasaran kebersihan yang ketat.
Akumulator dan Peranannya
Penumpuk menyimpan tenaga hidraulik di bawah tekanan, menggunakan omboh, pundi kencing atau diafragma untuk memisahkan bendalir daripada isipadu gas pra-cas, hampir selalu nitrogen. Dalam unit kuasa hidraulik, penumpuk mempunyai beberapa tujuan yang berbeza.
- Melicinkan pancang tekanan dan riak pam, yang memanjangkan hayat perkhidmatan hos, kelengkapan dan tolok.
- Membekalkan letusan aliran melebihi apa yang boleh disampaikan oleh pam sahaja semasa permintaan puncak yang singkat, membolehkan pam yang lebih kecil ditentukan.
- Mengekalkan tekanan pada penggerak yang diapit atau dipegang semasa kehilangan kuasa, yang penting untuk aplikasi pengapit yang kritikal keselamatan.
- Menyerap beban hentakan daripada anjakan injap pantas, mengurangkan kesan tukul dalam larian paip yang panjang.
Akumulator gaya pundi kencing ialah pilihan yang paling biasa dalam perkhidmatan industri am kerana ia menawarkan keseimbangan kelajuan dan kos tindak balas yang baik. Tekanan pra-cas biasanya ditetapkan kepada kira-kira 90 peratus daripada tekanan operasi sistem minimum dan perlu diperiksa secara berkala, kerana cas nitrogen turun perlahan-lahan dari semasa ke semasa melalui bahan pundi kencing.
Akumulator Omboh untuk Aplikasi Kitaran Tinggi
Penumpuk omboh menggunakan omboh terapung bebas dan bukannya pundi kencing yang fleksibel untuk memisahkan gas dan cecair, yang membolehkan mereka mengendalikan volum yang lebih besar dan kadar kitaran yang lebih tinggi tanpa kebimbangan keletihan yang mengehadkan hayat pundi kencing di bawah kitaran pantas yang berterusan. Ia lebih biasa pada mesin penekan industri dan peralatan ujian tugas berterusan di mana penumpuk melihat beribu-ribu kitaran cas dan nyahcas setiap syif.
Penukar Haba dan Litar Penyejukan
Setiap ketidakcekapan dalam litar hidraulik muncul sebagai haba, dan haba berlebihan adalah salah satu cara terpantas untuk merendahkan kedua-dua bendalir dan pengedap di seluruh unit. Penukar haba yang disejukkan udara menggunakan teras radiator dipacu kipas dan pemasangan sut di mana udara ambien tersedia dan air tidak, manakala penukar shell-dan-tiub yang disejukkan air menawarkan penyejukan yang lebih konsisten dalam persekitaran yang panas atau berdebu tetapi memerlukan bekalan air yang sejuk atau sekali melalui.
Pertimbangan Saiz
Kapasiti penyejukan biasanya dipadankan dengan beban haba yang dijana oleh pintasan injap pelega, penurunan tekanan merentas injap, dan ketidakcekapan pam, bukan semata-mata kepada kuasa kuda motor. Unit yang menjalankan pam anjakan tetap terhadap injap pusat tertutup untuk tempoh tinggal yang lama menjana lebih banyak haba daripada pam anjakan berubah yang melakukan kerja yang sama, dan spesifikasi yang lebih sejuk harus mencerminkan perbezaan itu dan bukannya peraturan berasaskan kuasa kuda generik.
Kipas yang dikawal secara termostatik atau injap pintasan pada litar yang disejukkan air mengekalkan suhu bendalir daripada berayun terlalu jauh ke mana-mana arah, kerana bendalir yang mengalir terlalu sejuk meningkatkan kelikatan dan sekatan masuk pam sama seperti berjalan terlalu panas mengurangkan kelikatan dan kekuatan filem.
Perdagangan-Off Bersejuk Udara Berbanding Bersejuk Air
Unit penyejuk udara mengelakkan masalah paip, rawatan air dan pelepasan yang membenarkan masalah yang datang dengan sistem penyejukan air, yang menjadikannya pilihan yang lebih mudah untuk kebanyakan pemasangan industri kendiri. Unit yang disejukkan air, sebagai pertukaran, memegang suhu bendalir yang lebih stabil tanpa mengira keadaan udara ambien dan mengambil sedikit ruang fizikal di sekeliling unit itu sendiri, yang penting dalam kemudahan di mana ruang lantai atau kelegaan aliran udara adalah terhad. Sesetengah pemasangan yang lebih besar menggunakan penyejuk air-ke-udara gelung tertutup secara khusus untuk mendapatkan kestabilan penyejukan air tanpa kebimbangan penggunaan air dan pelepasan sistem terbuka sekali melalui.
Manifold, Hos, dan Kelengkapan

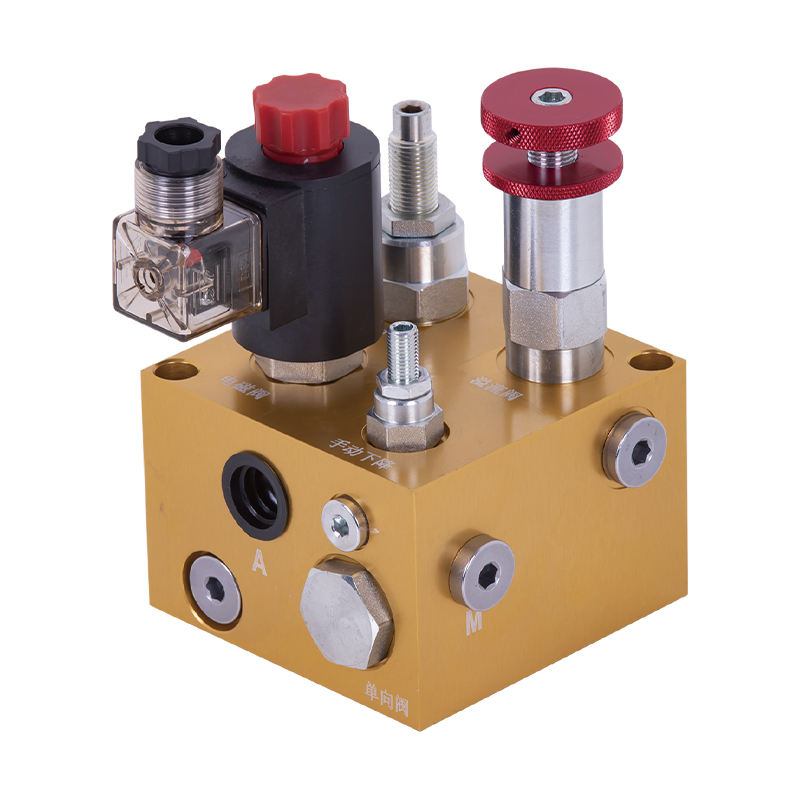

Blok manifold menyatukan pemasangan injap dan port dalaman ke dalam satu badan yang dimesin atau tuang, mengurangkan bilangan saluran hos luaran dan titik kebocoran yang datang bersamanya. Injap gaya katrij yang diulirkan terus ke dalam rongga manifold telah banyak menggantikan pemasangan injap bertindan yang lebih lama pada binaan unit kuasa hidraulik baharu kerana ia mengurangkan kerja tapak dan pemasangan.
Pemilihan Hos dan Pemasangan
Hos dinilai berdasarkan tekanan kerja, tekanan pecah dan jejari lentur, dan hos bersaiz kecil adalah salah satu punca penurunan tekanan yang lebih biasa yang salah didiagnosis sebagai masalah pam atau injap. Kedap muka cincin O dan kelengkapan bos cincin O kini diutamakan berbanding kelengkapan suar lama pada litar tekanan tinggi kerana ia mengelak dengan andal tanpa bergantung pada tork logam ke logam sahaja, mengurangkan kebocoran tangisan pada titik sambungan sepanjang hayat unit.
Paip Tegar Berbanding Hos Fleksibel
Keluli tetap atau paip tahan karat biasanya digunakan untuk larian kekal antara takungan, pam dan manifold pada unit pegun, kerana paip tegar menahan lelasan dan tahan lama hos sepanjang hayat pemasangan. Hos fleksibel dikhaskan untuk sambungan kepada komponen yang bergerak, seperti silinder yang bergerak, atau untuk bahagian yang memerlukan pengasingan getaran daripada pam dan motor. Mencampurkan kedua-duanya dengan sewajarnya, dan bukannya menjalankan hos untuk keseluruhan litar tetap kerana kemudahan semasa pemasangan, memanjangkan selang perkhidmatan antara pembaikan kebocoran dengan bermakna.
Saiz Paip dan Had Halaju
Saiz garisan biasanya ditetapkan untuk mengekalkan halaju bendalir dalam julat yang diterima — kira-kira 2 hingga 4 kaki sesaat pada saluran sedutan, 10 hingga 15 kaki sesaat pada garis tekanan dan 10 hingga 15 kaki sesaat pada garisan kembali. Talian bersaiz kecil meningkatkan halaju melebihi julat ini, yang meningkatkan penurunan tekanan, menjana haba tambahan, dan dalam talian sedutan secara khusus meningkatkan risiko peronggaan pada salur masuk pam.
Pengedap, Gasket dan Komponen Pakai
Pengedap jarang mendapat perhatian yang sama seperti pam atau injap apabila unit kuasa hidraulik ditentukan, tetapi kegagalan pengedap adalah salah satu sebab yang lebih kerap unit berakhir dalam pembaikan yang tidak dirancang.
Pengedap Aci
Pengedap aci putar pada aci pemacu pam terdedah kepada putaran berterusan dan sebarang salah jajaran dalam gandingan motor, menjadikannya salah satu lokasi pengedap haus tertinggi pada keseluruhan unit. Bahan pengedap aci perlu dipadankan dengan jenis bendalir yang digunakan, memandangkan sebatian pengedap yang sesuai dengan minyak mineral boleh merosot dengan cepat jika bersentuhan dengan cecair tahan api atau terbiodegradasi tertentu.
Pengedap dan Gasket Statik
Permukaan pelekap manifold dan injap bergantung pada gelang O statik atau gasket dan bukannya pengedap dinamik, dan ini biasanya mempunyai hayat perkhidmatan yang lebih lama kerana ia tidak tertakluk kepada gerakan berterusan. Kegagalan mereka lebih kerap dikaitkan dengan tork bolt yang salah semasa pemasangan atau penggunaan semula pengedap yang sepatutnya diganti semasa pertukaran injap, dan bukannya kepada isu keserasian bendalir.
Keserasian Meterai mengikut Jenis Bendalir
| Jenis Bendalir | Bahan Mohor Serasi Biasa | Nota |
| Minyak mineral | Nitril (Buna-N) | Lalai standard untuk kebanyakan litar industri |
| Glikol air tahan api | EPDM | Nitril merosot dalam cecair air-glikol dari semasa ke semasa |
| Ester fosfat | Fluorokarbon (Viton) | EPDM dan nitril kedua-duanya tidak sesuai |
Panduan bahan meterai am mengikut jenis cecair; sentiasa mengesahkan terhadap data pengeluar bendalir tertentu.
Instrumenasi: Tolok, Penderia dan Suis
Instrumentasi menukar unit kuasa hidraulik daripada kotak tertutup kepada sesuatu yang boleh didiagnosis tanpa dibongkar. Pakej instrumentasi minimum pada kebanyakan unit perindustrian termasuk tolok tekanan dengan injap pengasing untuk melindungi tolok daripada denyutan, paras bendalir dan tolok suhu pada takungan, dan penunjuk penyumbatan pada perumah penapis.
| Instrument | Apa yang Dipantau | Mengapa Ia Penting |
| Transduser tekanan | Tekanan sistem, dibaca secara elektrik | Membolehkan pemantauan PLC dan interlock berasaskan tekanan |
| Suis suhu | Suhu bendalir takungan | Mencetuskan penyejukan atau penutupan sebelum pecahan kelikatan |
| Suis tahap | Paras cecair takungan | Menghalang peronggaan pam daripada cecair rendah |
| Penunjuk penyumbatan penapis | Perbezaan tekanan merentas elemen penapis | Penggantian elemen bendera berdasarkan keadaan sebenar |
Instrumen biasa ditambah pada unit kuasa hidraulik untuk pemantauan keadaan.
Menambah output elektrik pada instrumen ini, dan bukannya bergantung pada tolok visual sahaja, membolehkan PLC atau panel kawalan menutup unit secara automatik sebelum keadaan tahap rendah atau suhu berlebihan menyebabkan kerosakan, yang jauh lebih murah daripada pembaikan yang mengikuti amaran yang diabaikan.
Pengelogan Data dan Pemantauan Jauh
Pada pemasangan yang lebih besar, instrumentasi semakin memberi suapan kepada ahli sejarah data atau platform pemantauan jauh dan bukannya panel tempatan sahaja, membenarkan kakitangan penyelenggaraan menjejaki aliran tekanan dan suhu selama beberapa minggu atau bulan dan bukannya bertindak balas hanya kepada penggera. Hanyut secara beransur-ansur dalam arah aliran ini — suhu garis dasar yang meningkat perlahan-lahan, atau injap pelega yang memintas lebih kerap daripada biasa — selalunya merupakan amaran terawal yang tersedia untuk membangunkan pam atau haus yang lebih sejuk, sebelum unit mengalami penggera atau gagal secara langsung.
Sistem Kawalan dan Integrasi PLC
Unit kuasa hidraulik kendiri dengan kawalan mudah hidup/mati atau injap manual masih membentuk sebahagian besar pemasangan, tetapi penyepaduan dengan PLC atau pengawal hidraulik khusus telah menjadi standard pada mana-mana aplikasi yang pemasaan kitaran, penjujukan atau saling kunci keselamatan penting.
Kawalan Diskret Berbanding Berkadar
Skim kawalan diskret menghidupkan atau mematikan injap solenoid sepenuhnya, yang mencukupi untuk urutan lanjutan-tarik-tarik yang mudah. Kawalan berkadar dan servo sebaliknya memodulasi kedudukan injap secara berterusan, membenarkan pecutan terkawal, nyahpecutan dan kedudukan pertengahan lejang. Kawalan berkadar menambah kos dan memerlukan kebersihan bendalir yang lebih ketat, tetapi itulah yang membolehkan unit kuasa hidraulik untuk memadankan gerakan licin, tepat kedudukan yang kadangkala diandaikan dikendalikan oleh penggerak pneumatik atau elektromekanikal.
Saling Kunci Keselamatan
Suis tekanan, interlock pengawal dan litar henti kecemasan biasanya disambungkan terus ke dalam pemula motor dan litar kawalan injap arah supaya peristiwa keselamatan menghilangkan kedua-dua pemacu elektrik dan tekanan hidraulik pada masa yang sama, dan bukannya bergantung pada tindak balas perisian sahaja yang boleh ditangguhkan oleh kerosakan sistem kawalan.
Kecekapan Tenaga dalam Reka Bentuk Unit Kuasa Hidraulik
Kos tenaga sepanjang hayat unit kuasa hidraulik selalunya melebihi harga pembelian asal peralatan, yang menjadikan kecekapan sebagai faktor pemilihan komponen dengan sendirinya dan bukannya kebimbangan sekunder.
- Anjakan berubah-ubah, pam pampasan tekanan memotong penggunaan tenaga siap sedia dengan mengurangkan output sebaik sahaja sasaran tekanan dicapai, bukannya memintas aliran penuh merentasi injap pelega.
- Pemacu frekuensi boleh ubah pada motor mengurangkan penggunaan tenaga dan bunyi semasa bahagian permintaan rendah kitaran.
- Paip yang bersaiz betul mengurangkan penurunan tekanan, yang secara langsung mengurangkan kuasa kuda yang perlu dihadapi oleh pam untuk menyampaikan aliran yang sama.
- Litar pengesan beban memadankan output pam dengan permintaan hiliran sebenar dan bukannya berjalan pada tekanan tetap tanpa mengira apa yang diperlukan oleh penggerak pada masa ini.
Pilihan ini berinteraksi antara satu sama lain: pam anjakan berubah yang dipasangkan dengan motor dipacu VFD dan manifold penderia beban boleh mengurangkan penggunaan elektrik dengan ketara berbanding dengan garis dasar anjakan tetap, kelajuan tetap pada aplikasi yang sama, walaupun penjimatan sebenar sangat bergantung pada berapa banyak kitaran tugas dibelanjakan pada permintaan separa berbanding operasi aliran penuh.
Komponen Unit Kuasa Hidraulik Mudah Alih Berbanding Pegun
Kumpulan komponen yang diliputi di atas digunakan untuk kedua-dua unit kuasa hidraulik mudah alih dan pegun, tetapi perkakasan khusus yang dipilih dalam setiap kumpulan selalunya berbeza secara bermakna antara kedua-duanya.
| Komponen | Unit Perindustrian Pegun | Unit Mudah Alih |
| Sumber kuasa | Motor elektrik tetap | PTO, pam dipasang enjin atau motor elektrik bateri |
| Bahan takungan | Karbon atau keluli tahan karat | Aluminium untuk mengurangkan berat badan |
| Menyejukkan | Penukar haba udara atau air | Ram-air atau penyejukan udara berbantukan kipas |
| Kepungan | Bingkai terbuka atau kabinet yang dilembapkan bunyi | Petak terpencil, terpencil getaran |
Perbezaan komponen am antara binaan unit kuasa hidraulik industri pegun dan mudah alih.
Getaran ialah faktor reka bentuk tambahan terbesar pada unit mudah alih. Komponen yang tidak terganggu selama bertahun-tahun di atas lantai industri pegun memerlukan pencuci kunci, kompaun pengunci benang, dan pengapit hos berkadar getaran pada casis mudah alih, kerana getaran jalan atau luar jalan yang mampan akan melonggarkan pengikat dan kelengkapan standard jauh lebih pantas daripada pemasangan pegun.
Corak Kegagalan Komponen dan Penyelenggaraan Pencegahan
Kebanyakan kegagalan unit kuasa hidraulik dikesan kembali kepada salah satu daripada tiga punca utama: pencemaran, pengudaraan atau haba. Menyedari simptom awal setiap satu membolehkan kakitangan penyelenggaraan campur tangan sebelum komponen benar-benar gagal.
| simptom | Kemungkinan Komponen Terjejas | Punca Punca Biasa |
| Merengek atau bunyi peronggaan pada pam | Pam, penapis sedutan | Paras cecair rendah, penapis tersumbat, atau kebocoran udara pada bahagian sedutan |
| Tindak balas silinder span atau tertunda | Injap kawalan arah atau aliran | Cecair berudara atau kili injap haus |
| Penurunan tekanan secara beransur-ansur di bawah beban | Pam, injap pelepas | Haus dalaman daripada cecair tercemar |
| Suhu bendalir meningkat sepanjang peralihan | Penyejuk, injap pelepas | Penyejukan bersaiz kecil atau pintasan pelepasan berlebihan |
| Kelengkapan menangis dan hujung hos | Kelengkapan, pemasangan hos | Keletihan getaran atau tork yang salah semasa pemasangan |
| Tolok tekanan tidak menentu atau bacaan transduser | Pengasing tolok, pendawaian transduser | Kerosakan denyutan atau sambungan elektrik yang longgar |
Corak gejala yang diperhatikan di lapangan dan komponen yang biasanya bertanggungjawab.
Jadual pencegahan yang dibina di sekitar pensampelan bendalir, perubahan penapis berjadual berdasarkan penunjuk tersumbat dan bukannya selang tetap, dan semakan pra-cas penumpuk berkala menangkap sebahagian besar corak kegagalan ini semasa ia masih murah untuk diperbetulkan.
Selang Pensampelan Bendalir
Pensampelan cecair suku tahunan ialah garis asas biasa untuk unit dalam perkhidmatan industri berterusan, dengan pensampelan dipindahkan ke selang bulanan pada unit yang menjalankan litar berkadar atau servo berketepatan tinggi di mana peningkatan kecil dalam kiraan zarah mempunyai kesan yang terlalu besar pada tindak balas injap. Persampelan daripada saluran yang hidup dan berjalan dan bukannya bahagian bawah takungan memberikan gambaran yang lebih representatif tentang apa yang sebenarnya beredar melalui pam dan injap.
Menentukan Komponen untuk Unit Kuasa Hidraulik Tersuai
Unit katalog standard merangkumi sebahagian besar aplikasi, tetapi binaan tersuai adalah perkara biasa apabila jejak, hingar, kitaran tugas atau pendedahan alam sekitar berada di luar julat standard. Beberapa soalan praktikal membentuk kebanyakan spesifikasi tersuai.
- Apakah kitaran tugas sebenar — permintaan puncak berterusan, terputus-putus atau sekali-sekala — dan bukannya aliran maksimum teori yang boleh dipanggil oleh sistem?
- Apakah julat suhu ambien dan keperluan kepungan yang dikenakan, kerana pemasangan luaran atau cucian mengubah jenis kepungan motor, bahan takungan dan strategi penyejukan?
- Apakah had bunyi yang dikenakan berhampiran pemasangan, yang mempengaruhi pilihan antara gear, ram dan pam omboh sama seperti mana-mana rawatan kepungan?
- Adakah aplikasi memerlukan ketepatan kawalan berkadar atau tahap servo, yang memacu sasaran penapisan yang lebih ketat dan teknologi injap berbeza daripada litar hidup/mati mudah?
- Apakah jangka hayat perkhidmatan yang dijangkakan dan siapa yang akan melakukan penyelenggaraan rutin, kerana itu mempengaruhi berapa banyak nilai yang ada dalam menambah pemantauan jauh dan penutupan automatik berbanding pakej instrumentasi yang disemak secara manual yang lebih mudah?
Mendapatkan jawapan ini tepat sebelum pemilihan komponen mengelakkan jenis kerja semula yang paling mahal: mengetahui selepas pemasangan bahawa pam, motor atau pakej penyejukan bersaiz kecil untuk keadaan operasi sebenar.
Penutup dan Pengurangan Bunyi
Di mana unit kuasa hidraulik terletak berhampiran stesen operator atau dalam kemudahan sensitif hingar, kepungan yang dilembapkan bunyi di sekeliling pam dan motor boleh mengurangkan bunyi yang dirasakan secara bermakna, selalunya lebih menjimatkan kos daripada menukar jenis pam sahaja. Reka bentuk kepungan perlu mengimbangi kelembapan akustik terhadap pengudaraan yang mencukupi, kerana kepungan tertutup yang memerangkap haba di sekeliling motor dan pam akan memendekkan hayat komponen walaupun ia menyenyapkan unit.
Soalan Lazim
Apakah jangka hayat biasa unit kuasa hidraulik?
Dengan penapisan dan penyelenggaraan bendalir yang betul, komponen struktur unit kuasa hidraulik biasanya berjalan 15 hingga 20 tahun, walaupun pam, pengedap dan hos adalah barang haus yang dibina semula atau diganti pada kitaran yang lebih pendek sebelum itu.
Berapa kerap bendalir hidraulik perlu ditukar?
Selang perubahan bergantung pada suhu operasi dan kawalan pencemaran dan bukannya bilangan jam tetap. Banyak unit perindustrian berjalan pada perubahan cecair tahunan atau dwitahunan apabila penapisan mengekalkan kiraan zarah yang rendah dan suhu kekal terkawal, tetapi pensampelan cecair adalah panduan yang lebih dipercayai daripada tarikh kalendar sahaja.
Bolehkah pam anjakan tetap dinaik taraf kepada anjakan berubah kemudian?
Dalam kebanyakan kes ini memerlukan penggantian pam dan selalunya penyesuai pelekap, kerana kedua-dua jenis pam berbeza secara mekanikal dan bukannya hanya dalam logik kawalan. Secara umumnya lebih praktikal untuk menentukan jenis pam yang betul di hadapan berdasarkan kitaran tugas daripada merancang untuk naik taraf kemudian.
Apakah yang menyebabkan unit kuasa hidraulik menjadi terlalu panas walaupun dengan penyejuk bersaiz betul?
Penyejuk yang bersaiz betul di atas kertas masih akan berprestasi rendah jika kipas atau aliran air dihadkan, jika injap pelepas memintas lebih banyak aliran daripada yang dimaksudkan disebabkan oleh isu tetapan injap atau tekanan, atau jika gred kelikatan bendalir tidak sepadan dengan julat suhu operasi.
Adakah pundi kencing atau penumpuk omboh lebih baik untuk unit kuasa hidraulik?
Akumulator pundi kencing bertindak balas dengan lebih pantas dan kos yang lebih murah untuk penyerapan hentakan umum dan pelicinan tekanan, manakala penumpuk omboh mengendalikan volum yang lebih besar dan kadar kitaran yang lebih tinggi dengan lebih tahan lama, menjadikannya lebih sesuai untuk aplikasi dengan lonjakan permintaan volum yang kerap.
Apakah perbezaan antara penapis sedutan dan penapis garis tekanan?
Penapis sedutan melindungi salur masuk pam daripada serpihan besar dan sengaja kasar, biasanya 100 hingga 150 mikron, untuk mengelakkan sekatan aliran masuk pam. Penapis garis tekanan adalah lebih halus, biasanya 10 hingga 25 mikron, dan melindungi injap dan silinder yang lebih sensitif di hilir pam.
Mengapa unit kuasa hidraulik kehilangan tekanan hanya di bawah beban?
Tekanan yang terus stabil tanpa beban tetapi menurun sebaik sahaja penggerak dihidupkan biasanya menghala ke haus pam dalaman atau injap pelega yang dibuka lebih awal daripada titik setnya, yang kedua-duanya mengurangkan aliran berkesan yang tersedia sebaik sahaja sistem benar-benar berfungsi dan bukannya melahu.
Bagaimanakah kelikatan mempengaruhi masa tindak balas injap?
Cecair yang lebih tebal menahan mengalir melalui laluan dalaman kecil di dalam injap berarah atau berkadar, memperlahankan pergerakan kili dan tindak balas penggerak. Itulah sebabnya kelewatan mula sejuk adalah perkara biasa pada unit yang dibiarkan melahu semalaman di ruang yang tidak dipanaskan, dan sebab sesetengah pemasangan menambah pemanas tangki atau kitaran pemanasan sebelum berjalan pada kelajuan penuh dalam keadaan sejuk.
Apakah tujuan injap sehala kendalian pandu dalam litar hidraulik?
Injap sehala kendalian pandu membenarkan aliran bebas dalam satu arah sambil menyekat aliran songsang sehingga isyarat tekanan pandu sengaja membukanya, yang biasanya digunakan untuk memegang silinder dalam kedudukan tanpa hanyut walaupun injap arah berpusat dan tiada tekanan aktif digunakan.
