Apakah Unit CDU?
A Unit CDU (Unit Pemacu Kompak) ialah pakej kuasa hidraulik serba lengkap yang menyepadukan pam, motor, takungan, injap dan elemen kawalan ke dalam satu kepungan. Ia menyalurkan cecair hidraulik bertekanan atas permintaan kepada penggerak, silinder atau motor dalam peralatan industri, mudah alih dan marin. Ciri yang menentukan ialah kekompakan: semua komponen hidraulik dipasang, pra-paip, dan sedia untuk dipasang tanpa kerja paip di tapak di luar port sambungan.
Unit CDU berkait rapat dengan — dan sering digunakan secara bergantian dengan — istilah Unit kuasa hidraulik DC , terutamanya apabila motor pemacu berjalan pada arus terus (12 V, 24 V, atau 48 V DC). Ini menjadikan mereka pilihan lalai untuk platform berkuasa bateri: kenderaan utiliti, platform kerja udara, lif ekor, trak tipper, jentera pertanian dan stesen industri luar grid yang kuasa grid AC tidak tersedia.
Secara ringkas: jika anda memerlukan daya hidraulik tanpa menjalankan gabungan pam motor yang berasingan dan tanpa menghalakan talian hidraulik luaran merentasi bingkai mesin, unit CDU ialah penyelesaiannya. Unit biasa menghantar antara 0.5 L/min dan 20 L/min pada tekanan antara 100 bar hingga 350 bar , bergantung pada kelas aplikasi.
Komponen Teras Di Dalam Unit CDU
Memahami kandungan unit CDU membantu menjelaskan sebab unit CDU berprestasi dengan pasti merentasi pelbagai persekitaran sedemikian. Setiap unit — sama ada dipasarkan sebagai unit pemacu padat atau unit kuasa hidraulik DC — berkongsi seni bina asas yang sama.
Motor Elektrik
Versi DC menggunakan motor magnet kekal atau tanpa berus yang dinilai pada 12 V, 24 V atau 48 V. Versi AC menggunakan motor aruhan fasa tunggal atau tiga fasa. Kuasa motor berjulat daripada 0.3 kW (angkat ekor kecil) hingga 7.5 kW (silinder industri berat). Kecekapan motor secara langsung menentukan cabutan bateri dalam aplikasi mudah alih — reka bentuk tanpa berus mencapai sehingga 92% kecekapan berbanding 78–82% untuk motor jenis berus.
Pam Hidraulik
Pam gear mendominasi konfigurasi CDU kerana kecekapan kos dan toleransi untuk minyak kelikatan berubah-ubah. Pam omboh muncul dalam unit tekanan tinggi melebihi 250 bar. Anjakan biasanya berjulat dari 0.4 cc/rev hingga 4.5 cc/rev. Sesetengah reka bentuk unit kuasa hidraulik DC menggunakan pam gear dwi-putaran supaya pembalikan motor tunggal memanjang dan menarik balik silinder tanpa menukar injap.
takungan
Tangki keluli atau aluminium bersaiz dari 0.5 liter hingga 20 liter memegang bendalir kerja. Sekat menghalang pengudaraan; penutup pernafasan dengan penapis bahan pengering menghalang kelembapan keluar. Takungan yang lebih kecil berfungsi kerana unit CDU berkitar berselang-seli — ia tidak berjalan secara berterusan seperti stesen hidraulik pusat.
Blok Manifold dan Injap
Injap kawalan arah, injap pelepas tekanan, injap sehala dan kartrij kendalian solenoid semuanya dialihkan ke dalam pancarongga besi aluminium atau mulur yang dimesin. Ini menghapuskan sambungan hos antara komponen, mengurangkan titik kebocoran kepada hampir sifar di dalam unit.
Kawalan Elektronik
Unit CDU lanjutan menggabungkan antara muka bas CAN, pemacu injap berkadar, perlindungan arus lebih pengesan semasa dan penutupan terma. Reka bentuk unit kuasa hidraulik DC peringkat permulaan menggunakan kawalan berasaskan geganti mudah. Kedua-dua pendekatan boleh disambungkan ke dalam sistem elektrik sedia ada kenderaan dalam masa beberapa jam.
Penapisan
Penapis talian balik yang dinilai pada 10 mikron (mutlak) memastikan cecair cukup bersih untuk injap kartrij solenoid. Penapis sedutan menambah peringkat pertama yang kasar. Dalam aplikasi mudah alih di mana getaran mengeluarkan zarah daripada hos dan kelengkapan, penapisan yang baik memanjangkan hayat pam dari bawah 2,000 jam hingga melebihi 8,000 waktu operasi .
Jenis Unit CDU: Bagaimana Ia Dikelaskan
Unit CDU bukan satu produk — ia merangkumi matriks klasifikasi yang luas berdasarkan voltan bekalan, jenis pam, orientasi pelekap dan konfigurasi injap. Jadual di bawah meringkaskan kategori utama yang ditemui pembeli.
| Paksi Pengelasan | Varian Biasa | Julat Tekanan Biasa | Permohonan Utama |
| Voltan Bekalan | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | Sehingga 250 bar | Kenderaan mudah alih, stesen luar grid |
| Jenis Pam | Gear / Omboh / Vane | 50–350 bar | Umum / Tekanan tinggi / Tekanan sederhana |
| Konfigurasi Injap | Lakonan tunggal / Lakonan dua kali / Berkadar | Berbeza-beza | Tippers / Pengapit / Kawalan Servo |
| Jenis Motor | Berus DC / Tanpa Brush DC / Aruhan AC | N/A (klasifikasi motor) | Bateri / Sistem berkuasa utama |
| Orientasi Pemasangan | Menegak / Mendatar / Terendam | Sama seperti di atas | Pemasangan yang terhad ruang |
Pengelasan unit CDU mengikut parameter teknikal utama
The Unit kuasa hidraulik DC segmen dalam matriks ini adalah kategori yang paling pesat berkembang, didorong oleh pengelektrikan kenderaan komersial. Data pasaran menunjukkan bahawa permintaan untuk unit kuasa hidraulik 24 V dan 48 V DC meningkat pada kira-kira 9.4% CAGR antara 2018 dan 2024 , dengan sektor angkat ekor dan platform kerja udara menyumbang lebih 40% daripada volum unit.

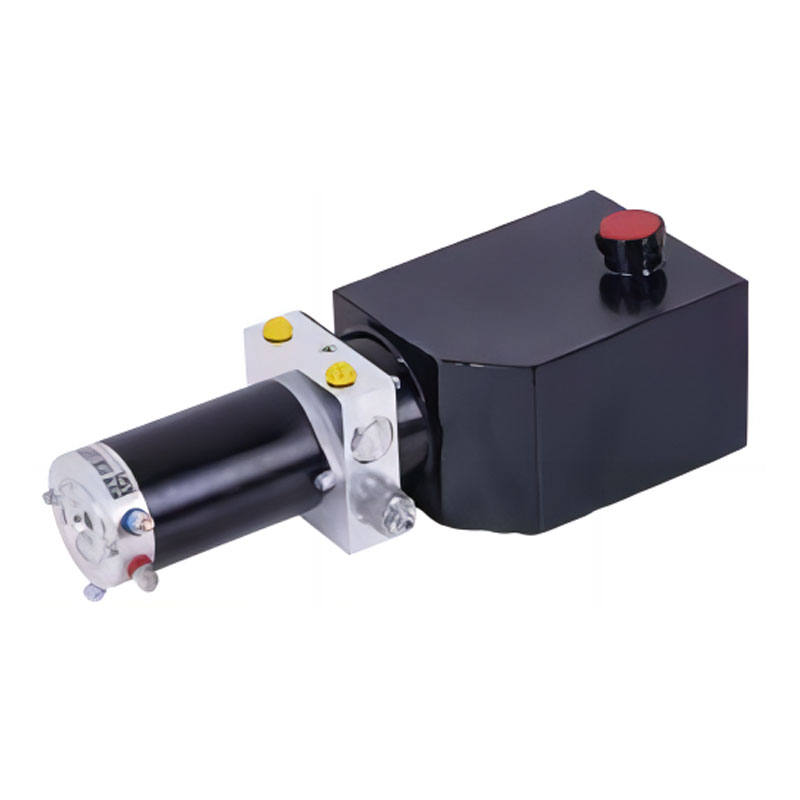

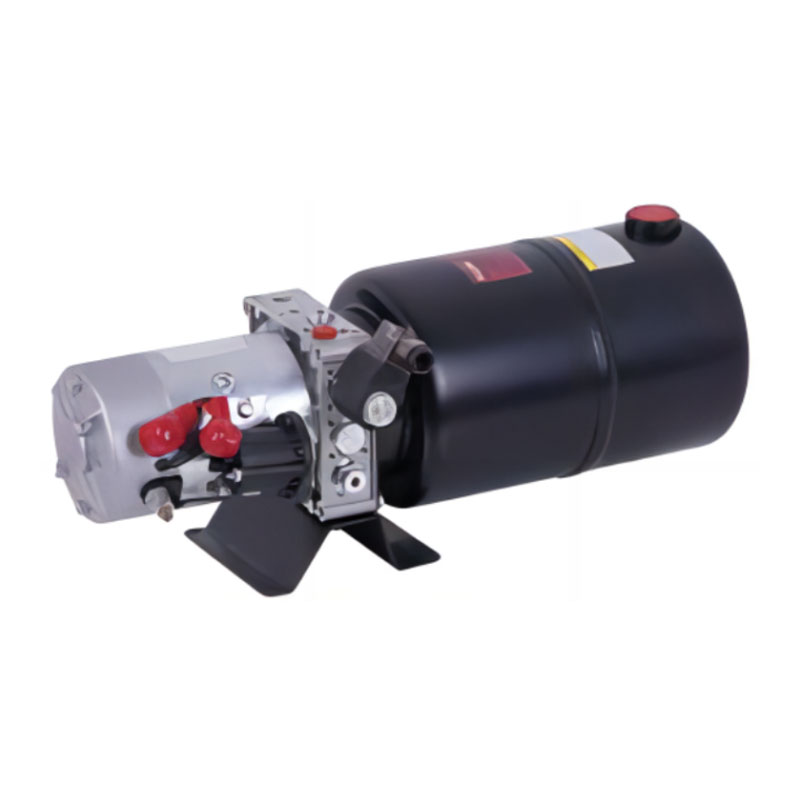

Unit Kuasa Hidraulik DC: CDU Sedia Mudah Alih
Apabila jurutera menyatakan a Unit kuasa hidraulik DC , mereka memilih unit CDU yang dioptimumkan untuk bekalan bateri arus terus. Beberapa perbezaan reka bentuk membezakan unit DC daripada rakan AC mereka:
Unit Kuasa Hidraulik DC
- Menarik arus daripada bank bateri 12 V / 24 V / 48 V
- Motor dinilai untuk tugas terputus-putus (kitaran S2/S3) dan bukannya larian berterusan
- Perlindungan terma kritikal — suhu penggulungan motor dipantau melalui penderia NTC
- Injap solenoid berwayar terus ke panel geganti kenderaan atau ECU
- Tiada penyongsang frekuensi diperlukan
- Prestasi permulaan sejuk turun kepada -30°C dengan minyak kelikatan rendah
- Padat: unit 24 V / 2.2 kW biasa mempunyai berat 12–18 kg

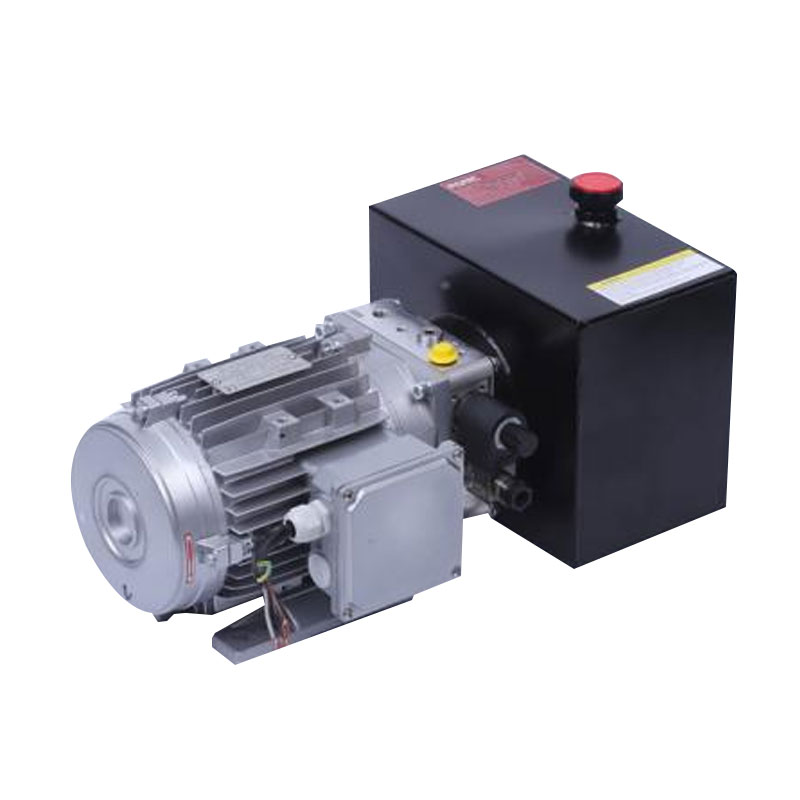

Unit Kuasa Hidraulik AC
- Memerlukan bekalan grid tunggal atau tiga fasa 110–480 V
- Standard penarafan tugas berterusan (S1) untuk pemasangan kilang
- Pengurusan terma melalui sirip penyejuk rangka motor dan kipas
- Pemacu frekuensi boleh ubah (VFD) pilihan untuk penjimatan tenaga
- Kadar aliran berterusan yang lebih tinggi: sehingga 60 L/min biasa
- Lebih berat: unit kuasa setanding mempunyai berat 35–80 kg
- Lebih baik untuk penekan industri pegun dan sistem pengapit
Implikasi praktikal: a Unit kuasa hidraulik 24 V DC pada trak pengutip sampah mengangkat tong sampah dalam kira-kira 4 saat, menarik kira-kira 180–220 A puncak, dan kemudian duduk melahu selama 30–45 saat sementara trak bergerak ke perhentian seterusnya. Kitaran tugas ini adalah tepat untuk penggulungan motor DC. Menjalankan unit sedemikian secara berterusan akan menyebabkan kegagalan terma dalam beberapa minit — saiz motor untuk kitaran tugas sebenar ialah langkah kejuruteraan kritikal yang kebanyakan pembeli terlepas pandang.
Tempat Unit CDU Digunakan: Aplikasi Dunia Sebenar
Unit CDU muncul merentasi pelbagai industri yang mengejutkan. Gabungan reka bentuk serba lengkap, jejak padat dan — untuk varian DC — keserasian bateri menjadikannya boleh disesuaikan dengan hampir mana-mana aplikasi hidraulik mudah alih atau terhad ruang.
01
Angkat Ekor dan Pelantar Lori
Ini adalah pasaran tunggal terbesar untuk unit kuasa hidraulik DC di seluruh dunia. Kenderaan penghantaran yang dilengkapi dengan lif ekor menggunakan unit CDU 12 V atau 24 V untuk menaikkan dan menurunkan beban sehingga 2,500 kg. Unit di sini biasanya dinilai untuk Tekanan kerja 100 bar dengan kitaran tugas 60 saat dan selang rehat 15 minit. Pengendali armada terkemuka Eropah melaporkan min masa antara kegagalan (MTBF) melebihi 15,000 kitaran pada unit kualiti.
02
Platform Kerja Udara (AWP) dan Lif Gunting
Lif gunting berkuasa bateri dan lif boom bergantung hampir secara eksklusif pada unit kuasa hidraulik DC untuk fungsi naik/turun dan pemacunya. Lif gunting elektrik biasa menggunakan a Unit kuasa hidraulik 24 V / 3 kW DC dengan manifold dwi-bahagian: satu litar untuk angkat platform (sehingga 200 bar), satu lagi untuk penstabilan cadik. Ketinggian platform boleh mencapai 12 m pada satu cas bateri menggunakan pengurangan penjanaan semula yang dioptimumkan.
03
Peralatan Pertanian dan Perhutanan
Lampiran untuk traktor — pembahagi balak, pengorek pasca lubang, pengendali bale — semakin banyak menggunakan unit CDU serba lengkap dan bukannya menggunakan hidraulik yang dipacu PTO traktor. Ini memudahkan gandingan lampiran dan membolehkan peralatan beroperasi secara bebas. Kadar aliran 5–12 L/min pada 200 bar adalah standard dalam segmen ini.
04
Peralatan Marin dan Luar Pesisir
Penutup menetas, gear stereng, sirip penstabil, dan sistem windlass penambat pada kapal yang lebih kecil menggunakan unit CDU badan tahan karat atau bersalut epoksi yang dinilai untuk persekitaran marin. Rintangan semburan garam, anodisasi aluminium, dan pengedap penyambung IP67 adalah keperluan standard. Unit CDU marin biasa yang beroperasi pada 24 V DC menyediakan 8–10 L/min pada 140 bar untuk penggerakan penetasan dek.
05
Pengapit Industri dan Alat Tekan
Pengapit lekapan pada pusat pemesinan CNC menggunakan aliran rendah, unit CDU tekanan tinggi — selalunya 1–3 L/min pada 300–350 bar — untuk memegang bahan kerja semasa memotong. Reka bentuk serba lengkap menjauhkan minyak hidraulik daripada elektronik kawalan CNC dan memudahkan penukaran lekapan. Unit CDU berkuasa AC mendominasi segmen ini kerana lekapan kekal pada alatan mesin berkuasa grid.
06
Peralatan Kecemasan dan Penyelamat
Alat pemotongan kenderaan (penyebar, pemotong, domba jantan) yang digunakan oleh perkhidmatan bomba dan penyelamat dikuasakan oleh unit CDU mudah alih yang dijalankan daripada bekalan 12 V atau 24 V kenderaan. Unit ini mesti mula sejuk dengan pasti pada -20°C dan mencapai tekanan operasi penuh dalam masa 5 saat selepas pengaktifan. Spesifikasi biasa: Tekanan kerja 700 bar, 0.5 L/min — tekanan tinggi pada aliran sangat rendah untuk memacu silinder kecil dalam alat penyelamat.
Cara Memilih Unit CDU yang Tepat untuk Permohonan Anda
Memilih unit CDU — atau lebih khusus, saiz unit kuasa hidraulik DC — melibatkan urutan keputusan kejuruteraan. Tersilap salah satu daripadanya membawa kepada kegagalan pramatang, kelajuan yang tidak mencukupi atau kehabisan bateri yang berlebihan.
- Tentukan keperluan beban dan tekanan. Kira daya yang diperlukan pada penggerak (kawasan lubang silinder × tekanan yang dikehendaki). Tambahkan margin 20% untuk kehilangan tekanan dalam hos dan kelengkapan. Ini memberikan titik tetapan tekanan kerja minimum anda.
- Tentukan kadar aliran yang diperlukan. Kadar alir = isipadu penggerak ÷ masa kitaran yang diingini. Silinder gerudi 50 mm dengan lejang 200 mm memerlukan 0.393 liter setiap kitaran. Masa lanjutan 4 saat memerlukan lebih kurang 5.9 L/min .
- Kira kuasa motor. Kuasa (kW) = (Bar tekanan × Aliran L/min) ÷ 600 ÷ kecekapan pam. Pada 150 bar dan 6 L/min dengan kecekapan pam 85%: (150 × 6) ÷ 600 ÷ 0.85 = 1.76 kW . Pilih saiz motor standard seterusnya ke atas (biasanya 2.2 kW).
- Padankan untuk membekalkan voltan. Untuk sistem DC, kira arus puncak: 2,200 W ÷ 24 V ÷ 0.85 kecekapan motor ≈ 108 Puncak . Sahkan saiz kabel, penilaian fius dan kapasiti bateri terhadap angka ini.
- Nyatakan kitaran tugas. Bandingkan nisbah tepat masa / luar masa sebenar anda kepada kelas tugas berkadar motor (S2 = operasi tunggal untuk tempoh tertentu; S3 = tugas berkala terputus-putus). Kitaran tugas yang tidak sepadan adalah punca utama keletihan motor pramatang dalam unit kuasa hidraulik DC.
- Semak julat suhu ambien dan bendalir. Peralatan mudah alih dalam iklim sejuk memerlukan kelikatan minyak dalam julat VG22 atau VG32 untuk mengelakkan peronggaan semasa permulaan. Iklim panas mungkin memerlukan VG68 untuk mengekalkan kekuatan filem pada suhu operasi 70–80°C.
- Nilaikan konfigurasi injap. Litar satu tindakan (pulangan graviti) memerlukan satu injap solenoid. Litar dua tindakan (dikuasakan dalam kedua-dua arah) memerlukan injap 4/3 hala atau dua 2/2 hala. Injap berkadar membenarkan kawalan kelajuan tetapi menambah kos pengawal.
Penyelenggaraan Unit CDU: Apa yang Dicakupi Selang Perkhidmatan Sebenarnya
Unit CDU adalah penyelenggaraan rendah berbanding stesen hidraulik pusat, tetapi "penyelenggaraan rendah" bukanlah "penyelenggaraan sifar." Jadual perkhidmatan yang sistematik menghalang dua mod kegagalan yang paling biasa: pencemaran bendalir dan penggulungan motor terlalu panas.
Setiap 250 Jam atau 6 Bulan
- Periksa paras minyak takungan — tambah nilai dengan gred yang sepadan
- Periksa semua sambungan hos luaran untuk menangis
- Sahkan tetapan injap pelega tekanan dengan tolok yang ditentukur
- Periksa keadaan penutup pernafasan dan bersihkan atau ganti
Setiap 1,000 Jam atau Setiap Tahun
- Gantikan cecair hidraulik sepenuhnya — longkang, siram, isi semula
- Gantikan elemen penapis talian kembali (mutlak 10 mikron)
- Hantar sampel minyak untuk analisis kiraan zarah (ISO 4406)
- Periksa haus berus motor pada unit DC jenis berus
- Uji masa tindak balas injap solenoid terhadap garis dasar
Setiap 3,000–5,000 Jam
- Periksa haus dalaman pam — ukur aliran pada tekanan terkadar
- Gantikan berus motor pada unit DC jenis berus (biasanya dinilai 3,000–5,000 h)
- Periksa permainan galas motor dan galas yang dibungkus gris
- Periksa keadaan cincin O manifold pada semua palam port
Keputusan analisis cecair tercemar — kelas ISO 4406 lebih teruk daripada 18/16/13 — menunjukkan sumber pencemaran aktif (pengedap gagal, hos rosak atau penapisan pernafasan yang tidak mencukupi) yang mesti dikesan dan diperbaiki sebelum selang perkhidmatan seterusnya. Mengabaikan laporan kiraan zarah yang buruk ialah satu-satunya laluan terpantas kepada kegagalan pam gear di dalam unit CDU.
Masalah Biasa Unit CDU dan Punca Puncanya
Kebanyakan kegagalan medan dalam unit CDU dan unit kuasa hidraulik DC mengesan kembali kepada senarai pendek punca punca. Mengetahui corak ini membolehkan pasukan penyelenggaraan mendiagnosis masalah dalam beberapa minit berbanding jam.
| simptom | Kemungkinan Punca Punca | Langkah Diagnostik | Betulkan |
| Motor berjalan tetapi tiada tekanan terbentuk | Injap pelepas tersangkut terbuka / pam haus | Blok alur keluar — adakah tekanan meningkat? Jika ya: injap pelega. Jika tiada: pam. | Gantikan kartrij atau pam injap pelega |
| Kelajuan penggerak perlahan | Kehausan pam mengurangkan kecekapan isipadu | Ukur aliran sebenar pada tekanan terkadar vs papan nama | Gantikan pam jika aliran <80% daripada undian |
| Motor terlalu panas dalam <5 minit | Kitaran tugas melebihi / voltan bekalan rendah | Log arus motor dan voltan terminal semasa operasi | Kurangkan kekerapan kitaran; periksa penurunan voltan bateri dan kabel |
| Operasi bising (merengek atau peronggaan) | Pengingesan udara / sekatan sedutan / minyak tebal sejuk | Periksa paras minyak, periksa hos sedutan untuk kekusutan, ukur vakum masuk | Minyak suam sebelum operasi; sekatan sedutan yang jelas |
| Injap solenoid tidak beralih | Pencemaran bersarang dalam gelendong / gegelung terbakar | Guna voltan terus ke gegelung; mengukur rintangan (sepatutnya 6–40 ohm) | Gantikan gegelung atau bersihkan/gantikan pemasangan kili |
Panduan diagnostik simptom-ke-sebab untuk penyelesaian masalah medan unit CDU
Spesifikasi Utama untuk Disahkan Sebelum Membeli Unit CDU
Pembekal menerbitkan julat angka dalam lembaran data unit CDU, dan bukan kesemuanya adalah sama penting. Spesifikasi berikut mengasingkan unit berkualiti tinggi daripada unit yang kurang ditentukan — semak setiap satu sebelum membuat pesanan, terutamanya apabila mendapatkan sumber unit kuasa hidraulik DC untuk aplikasi mudah alih yang kritikal.
- Kelas tugas motor (IEC 60034-1): S2 (masa pendek), S3 (berselang-seli), atau S1 (berterusan). Kebanyakan unit CDU mudah alih dinilai S2/10 min atau S3/25%. Sahkan ini sepadan dengan corak penggunaan sebenar anda.
- Tekanan dinilai berbanding tekanan maksimum: Tekanan terkadar ialah tekanan kerja berterusan; tekanan maksimum (puncak) ialah toleransi jangka pendek (biasanya 10–15% lebih tinggi). Jangan pilih unit yang tekanan kerja anda sama dengan maksimum yang diterbitkan.
- Aliran pada tekanan terkadar: Sesetengah lembaran data menyenaraikan aliran tanpa beban (pada tekanan sifar). Tuntut kadar aliran pada tekanan kerja anda — ia akan menjadi 10–20% lebih rendah disebabkan kehilangan isipadu.
- Julat suhu operasi: Periksa kedua-dua suhu permulaan minimum dan suhu bendalir berterusan maksimum. Unit yang dinilai untuk -20°C hingga 60°C adalah sesuai untuk kebanyakan aplikasi mudah alih dalam iklim sederhana dan sejuk.
- Kapasiti takungan relatif kepada isipadu litar: Peraturan praktikal ialah takungan yang memegang sekurang-kurangnya 3× isipadu cecair aktif sistem untuk membolehkan penyejukan dan penyahudaraan yang mencukupi antara kitaran.
- Perlindungan kemasukan (penarafan IP): IP54 adalah minimum untuk kegunaan mudah alih luar. Aplikasi marin memerlukan IP67 atau lebih tinggi. Sahkan penarafan IP digunakan pada keseluruhan pemasangan, bukan hanya motor.
- Tahap hingar: Unit CDU pam gear biasanya menghasilkan 68–74 dB(A) pada 1 meter. Unit pam omboh boleh menjadi lebih senyap (60–65 dB(A)) pada tahap kuasa yang setanding. Untuk pemasangan teksi operator, angka ini penting.
Hala Tuju Masa Depan Unit CDU dan Unit Kuasa Hidraulik DC
Pasaran unit CDU sedang mengalami perubahan ketara kerana elektrifikasi, ketersambungan dan kecekapan tenaga mewajibkan membentuk semula reka bentuk mesin merentas industri.
Penggunaan seni bina 48 V: Banyak platform kenderaan komersial berhijrah daripada sistem elektrik 24 V kepada 48 V. Untuk unit kuasa hidraulik DC, ini mengurangkan separuh arus puncak untuk output kuasa yang sama — unit 3 kW pada 48 V menghasilkan puncak 62 A berbanding 125 A pada 24 V. Ini memudahkan pendawaian secara dramatik, mengurangkan berat kabel dan memotong pelesapan haba penyambung. Jangkakan unit kuasa hidraulik 48 V DC untuk menggantikan unit 24 V dalam aplikasi tugas sederhana dalam masa 5–7 tahun.
Penyepaduan motor DC tanpa berus: Motor magnet kekal tanpa berus menghilangkan komponen yang paling mudah haus dalam unit kuasa hidraulik DC. Unit dengan motor tanpa berus mencapai selang servis sebanyak 10,000 jam tanpa penyelenggaraan khusus motor. Kos pengawal tambahan (litar pertukaran elektronik) diperoleh semula dalam masa henti yang dikurangkan dalam tempoh 18–24 bulan untuk armada penggunaan tinggi.
CAN bas dan sambungan IoT: Unit CDU Pintar kini dihantar dengan penderia terbenam yang melaporkan suhu minyak, kitaran operasi, puncak tekanan dan tarikan arus motor ke sistem telematik armada melalui CAN-J1939 atau Bluetooth 5.0. Ini membolehkan penjadualan penyelenggaraan ramalan berdasarkan data haus sebenar dan bukannya selang kalendar. Pengguna awal dalam sektor platform kerja udara melaporkan a Pengurangan 23% dalam masa henti yang tidak dirancang selepas menggunakan unit CDU pintar.
Penumpuan penggerak elektro-hidraulik (EHA): Sempadan antara unit CDU dan penggerak lengkap semakin kabur. Penggerak elektro-hidraulik menyepadukan pam, injap dan silinder ke dalam satu unit yang dimeterai tanpa sebarang talian hidraulik luaran sama sekali. Ini sudah menjadi standard dalam permukaan kawalan penerbangan pesawat dan memasuki automasi industri. Unit CDU sebagai kotak berasingan akan wujud bersama reka bentuk EHA tetapi akan kekal dominan di mana-mana sahaja penggerak dan punca kuasa mesti dipisahkan secara fizikal lebih daripada 1–2 meter.
