Cara Unit Kuasa Hidraulik Berfungsi: Panduan Lengkap

Bagaimana Unit Kuasa Hidraulik Berfungsi: Jawapan Ringkas

A unit kuasa hidraulik (HPU) berfungsi dengan menggunakan motor elektrik atau enjin pembakaran untuk memacu pam hidraulik, yang menarik bendalir dari takungan dan menekannya. Bendalir bertekanan itu kemudiannya diarahkan melalui injap kawalan ke penggerak - silinder atau motor hidraulik - yang menukar tenaga bendalir kepada daya mekanikal atau gerakan. Setelah bendalir menyelesaikan kerjanya, ia kembali ke takungan, di mana ia ditapis dan disejukkan sebelum kitaran berulang.

Proses gelung tertutup ini membolehkan unit padat menghasilkan daya yang besar. HPU industri standard yang beroperasi di 3,000 PSI (207 bar) boleh memberikan berpuluh-puluh ribu paun daya tolakan atau tarikan melalui silinder yang agak kecil, itulah sebabnya sistem hidraulik kekal sebagai pilihan utama dalam peralatan berat, mesin penekan pembuatan, sokongan darat aeroangkasa dan aplikasi marin.

Komponen Teras a Unit Kuasa Hidraulik

Memahami cara unit kuasa hidraulik berfungsi bermula dengan mengetahui perkara yang dilakukan oleh setiap komponen utama. Setiap HPU — daripada unit atas bangku 1 gelen kepada pek kuasa industri 500 gelen — mengandungi blok binaan asas yang sama.

Takungan (Tangki Hidraulik)

Takungan menyimpan bekalan bendalir hidraulik. Ia bukan sekadar bekas pasif. Takungan yang direka dengan baik membolehkan udara terperangkap keluar daripada bendalir yang kembali, menyediakan luas permukaan yang mencukupi untuk pelesapan haba, dan menggunakan penyekat dalaman untuk memisahkan saluran balik dari salur masuk sedutan pam. Pemisahan ini menghalang bendalir balik yang panas dan berudara daripada terus memasuki semula pam. Peraturan saiz tangki yang sesuai mencadangkan isipadu bendalir yang sama dengan tiga hingga lima kali kadar aliran pam setiap minit , walaupun sistem kitaran tugas tinggi sering memerlukan lebih banyak.

Penggerak Utama (Motor Elektrik atau Enjin)

Penggerak utama membekalkan tenaga mekanikal yang memacu pam. Dalam aplikasi industri dan pegun, a motor elektrik AC tiga fasa adalah standard, biasanya terdiri daripada 1 HP untuk mesin penekan kedai kecil hingga lebih 200 HP untuk saluran penekan hidraulik besar atau mesin pengacuan suntikan. Peralatan mudah alih — jengkaut, pemandu gelincir, kren — menggunakan enjin diesel kenderaan sebagai penggerak utama, dengan pelepasan kuasa (PTO) menyambungkannya ke pam hidraulik.

Pam Hidraulik

Pam adalah jantung unit kuasa hidraulik. Ia tidak mencipta tekanan - ia mencipta aliran. Tekanan hanya berkembang apabila aliran itu memenuhi rintangan (beban). Tiga jenis pam mendominasi:

• Pam gear: Mudah, berpatutan, dan bertolak ansur dengan pencemaran. Anjakan tetap. Biasa dalam pembahagi balak, trak pembuangan sampah dan pek kuasa kos rendah. Kecekapan biasa: 80–85%.
• Pam ram: Operasi yang lebih senyap dan kecekapan isipadu yang baik. Digunakan dalam peralatan mesin dan peralatan industri yang memerlukan prestasi bunyi yang licin dan rendah.
• Pam omboh: Keupayaan tekanan tinggi (sehingga 6,000 PSI dan seterusnya), pilihan anjakan berubah-ubah, dan kecekapan tinggi (90–95%). Pilihan standard untuk aplikasi yang menuntut seperti penekan hidraulik, pengacuan suntikan dan aeroangkasa.

Injap Kawalan

Injap kawalan mengawal ke mana bendalir pergi, berapa cepat ia bergerak, dan berapa banyak tekanan yang dibenarkan. Tiga kategori utama ialah:

• Injap kawalan arah (DCV): Tentukan port penggerak yang menerima bendalir bertekanan dan yang kembali ke tangki. DCV kendalian solenoid membenarkan kawalan jauh atau automatik.
• Injap kawalan tekanan: Sertakan injap pelepas (yang menetapkan had tekanan maksimum sistem), injap pengurangan tekanan dan injap jujukan. Injap pelega ialah peranti keselamatan yang kritikal — tanpanya, penggerak yang disekat boleh membina tekanan sehingga sesuatu gagal secara besar-besaran.
• Injap kawalan aliran: Kawal selia kelajuan penggerak dengan menyekat atau mengukur aliran bendalir. Beginilah cara pengendali mengawal kelajuan lanjutan dan penarikan balik silinder.

Penggerak

Penggerak ialah peranti keluaran yang menukarkan semula kuasa bendalir hidraulik kepada kerja mekanikal. Silinder hidraulik menghasilkan daya dan gerakan linear — memanjangkan atau menarik balik rod. Motor hidraulik menghasilkan gerakan berputar dan tork. Pilihan bergantung sepenuhnya pada jenis pergerakan yang diperlukan oleh aplikasi.

Sistem Penapisan

Pencemaran adalah punca nombor satu kegagalan komponen hidraulik — tinjauan industri secara konsisten dikaitkan 70–80% daripada kegagalan hidraulik kepada pencemaran bendalir. Penapis diletakkan pada sedutan (untuk melindungi pam), tekanan (untuk melindungi komponen hiliran), dan kembali (untuk membersihkan bendalir sebelum ia masuk semula ke dalam takungan). Penarafan penapis dinyatakan dalam mikron; kebanyakan sistem menyasarkan tahap kebersihan ISO 4406 Kelas 16/14/11 atau lebih baik.

Penukar Haba atau Penyejuk

Sistem hidraulik menjana haba — kira-kira 25–30% daripada kuasa input lazimnya hilang sebagai haba dalam sistem piawai. Bendalir yang beroperasi melebihi 180°F (82°C) merosot dengan cepat, mempercepatkan haus pengedap dan pengoksidaan. Penyejuk letupan udara atau penukar haba yang disejukkan air mengekalkan suhu bendalir dalam julat operasi yang disyorkan, biasanya 100°F hingga 140°F (38°C hingga 60°C) .

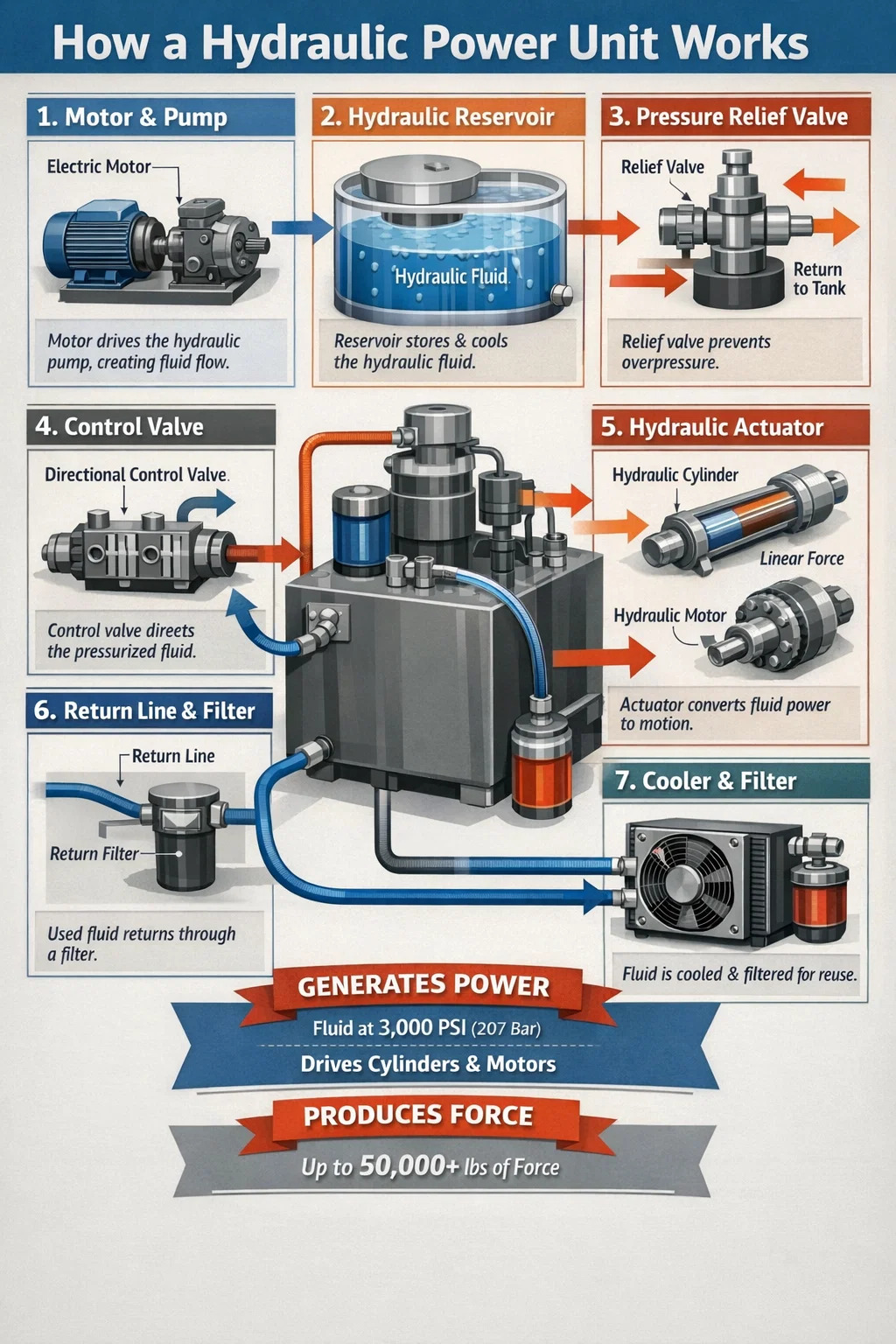

Kitaran Operasi Langkah demi Langkah Unit Kuasa Hidraulik

Pemecahan kitaran operasi menjelaskan dengan tepat cara unit kuasa hidraulik berfungsi dari awal hingga akhir:

1. Motor dihidupkan, pam berputar: Penggerak utama memutar pam. Geometri pam dalaman — menyatukan gigi gear, omboh berputar, atau baling gelongsor — mencipta ruang mengembang dan mengecut yang menarik bendalir dari takungan melalui saluran sedutan.
2. Tekanan cecair: Pam memaksa bendalir ke dalam garis tekanan pada kadar aliran yang ditentukan oleh anjakan pam dan RPM. Tekanan meningkat apabila bendalir menghadapi rintangan — berat beban, injap tertutup, atau daya yang diperlukan untuk menggerakkan penggerak.
3. Injap pelega mengekalkan had sistem: Jika tekanan melebihi tetapan injap pelega (cth., 3,000 PSI), injap terbuka dan memintas aliran berlebihan kembali ke tangki, melindungi semua komponen.
4. Injap arah laluan cecair: Pengendali atau sistem kawalan memberi tenaga kepada solenoid, mengalihkan injap arah. Cecair bertekanan diarahkan ke satu port silinder atau motor.
5. Penggerak bergerak: Tekanan bendalir yang bertindak pada kawasan omboh menghasilkan daya (Daya = Tekanan × Luas). Silinder gerek 4 inci pada 2,500 PSI menghasilkan kira-kira 31,400 lbf daya tolakan .
6. Bendalir kembali mengalir kembali: Bendalir yang disesarkan dari bahagian bertentangan penggerak bergerak kembali melalui injap arah dan saluran balik ke takungan, melalui penapis balik.
7. Bendalir disejukkan dan ditapis: Dalam takungan, bendalir mendap, membebaskan udara terperangkap, dan disejukkan. Ia kemudiannya bersedia untuk ditarik semula ke dalam garisan sedutan untuk kitaran seterusnya.

Jenis Unit Kuasa Hidraulik dan Perbezaan Operasinya

Tidak semua unit kuasa hidraulik berfungsi dengan cara yang sama secara dalaman. Pilihan reka bentuk mempengaruhi prestasi, kecekapan dan kesesuaian aplikasi dengan ketara.

Sistem Pam Anjakan Boleh Ubah

Dalam HPU anjakan berubah, pam melaraskan aliran keluarannya secara automatik untuk memadankan permintaan sistem. Apabila penggerak memegang kedudukan dan tiada pergerakan diperlukan, pam menyahstokan dan menghantar hanya aliran yang mencukupi untuk mengekalkan tekanan. Ini secara mendadak mengurangkan penjanaan haba dan penggunaan tenaga berbanding sistem anjakan tetap yang secara berterusan memintas lebihan aliran ke atas injap pelega. Sistem anjakan berubah yang dilaksanakan dengan baik boleh mengurangkan penggunaan tenaga dengan 30–50% berbanding reka bentuk anjakan tetap yang setanding.

HPU Pemacu Kelajuan Boleh Ubah

Daripada mengubah anjakan pam, unit kuasa hidraulik VSD mengubah kelajuan motor melalui pemacu frekuensi berubah (VFD). Apabila permintaan menurun, motor menjadi perlahan dan bukannya aliran pam memintas. Sistem ini semakin popular di kemudahan perindustrian moden kerana ia mengurangkan kedua-dua kos tenaga dan tahap hingar — HPU dipacu VSD semasa melahu boleh beroperasi pada bawah 65 dB(A) , berbanding 75–80 dB(A) untuk unit konvensional pada kelajuan penuh.

Bendalir Hidraulik: Medium Yang Menjadikan Semuanya Berfungsi

Cecair hidraulik melakukan lebih daripada menghantar tekanan. Ia melincirkan setiap pam dalaman dan komponen motor, membawa haba dari titik geseran, menghalang kakisan, dan mengelak kelegaan antara bahagian yang bergerak. Memilih dan mengekalkan cecair yang betul adalah sama pentingnya dengan memilih pam yang betul.

Kelikatan dan Kesannya

Kelikatan adalah satu-satunya sifat bendalir yang paling penting dalam sistem hidraulik. ISO VG 46 minyak mineral ialah pilihan paling biasa untuk HPU industri yang beroperasi dalam persekitaran suhu biasa. Kelikatan yang terlalu rendah menyebabkan kebocoran pam dalaman meningkat dan kehausan dipercepatkan. Kelikatan yang terlalu tinggi meningkatkan rintangan, menghasilkan lebih banyak haba, dan boleh menyebabkan pam kebuluran pada permulaan sejuk. Kebanyakan sistem menentukan julat kelikatan 25–54 cSt pada suhu operasi .

Jenis Bendalir Digunakan dalam Unit Kuasa Hidraulik

• Minyak mineral: Standard untuk kebanyakan aplikasi perindustrian dan mudah alih. Pelinciran yang baik, tersedia secara meluas, kos efektif. Tidak sesuai di mana risiko kebakaran adalah ketara.
• Cecair tahan api (HFA, HFB, HFC, HFD): Diperlukan dalam kilang keluli, operasi tuangan mati dan persekitaran suhu tinggi yang lain. Jenis air-glikol dan ester sintetik adalah yang paling biasa.
• Cecair biodegradasi: Ester sayuran atau polyalkylene glycol (PAG) berasaskan. Dimandatkan dalam aplikasi sensitif alam sekitar — peralatan perhutanan, platform luar pesisir, pembinaan laluan air.
• Cecair ester fosfat: Digunakan dalam sistem hidraulik penerbangan komersial untuk ketahanan api yang sangat baik dan kestabilan pada tekanan operasi yang tinggi (sehingga 3,000 PSI dalam sistem pesawat).

Aplikasi Biasa yang Bergantung pada Unit Kuasa Hidraulik

Sebab unit kuasa hidraulik digunakan merentasi begitu banyak industri disebabkan oleh satu kelebihan teras: tiada teknologi lain memberikan ketumpatan daya yang setanding pada kos yang sama . Unit kuasa hidraulik 10 HP boleh menjana lebih 50,000 lbf daya melalui silinder sederhana. Penggerak linear elektrik dengan kapasiti daya setara akan menelan kos beberapa kali lebih tinggi dan menempati lebih banyak ruang.

Pembuatan Perindustrian

Mesin penekan hidraulik adalah tulang belakang pengecapan, penempaan, dan pembentukan logam. Penekan hidraulik 500 tan menggunakan aliran penyampaian HPU pada 3,000–5,000 PSI untuk membangunkan tan yang diperlukan untuk membentuk komponen keluli. Mesin pengacuan suntikan menggunakan HPU untuk menjana daya pengapit — lazimnya 100 hingga 6,000 tan — yang memegang bahagian acuan bersama-sama semasa suntikan plastik.

Pembinaan dan Peralatan Mudah Alih

Setiap jengkaut, jentolak dan kren bergantung pada kuasa hidraulik. Jengkaut bersaiz sederhana (kelas 20 tan) biasanya membawa penghantaran HPU 50–80 gelen seminit pada 5,000 PSI untuk menggerakkan fungsi boom, lengan, baldi dan hayunan secara serentak. Pakej kompak HPU membolehkan semua kuasa ini dibungkus dalam rangka ayunan mesin.

Aeroangkasa dan Pertahanan

Pesawat komersial menggunakan unit kuasa hidraulik atas kapal — selalunya dipanggil pek kuasa hidraulik — untuk mengendalikan permukaan kawalan penerbangan, gear pendaratan dan pengundur tujahan. Sistem hidraulik Boeing 737 beroperasi di 3,000 PSI dan menggunakan dua sistem pam didorong enjin bebas serta pam sandaran elektrik. Kenderaan tentera menggunakan HPU untuk putaran turet, meratakan penggantungan, dan kedudukan sistem senjata.

Marin dan Luar Pesisir

Sistem stereng kapal (gear stereng jenis ram hidraulik), kren geladak, cermin mata jangkar, dan sistem pencegah letupan luar pesisir (BOP) semuanya menggunakan HPU khusus. Sistem kawalan BOP bawah laut menggunakan HPU yang mampu beroperasi di 5,000 PSI , dengan bank penumpuk memastikan keupayaan penutupan kecemasan walaupun bekalan kuasa utama gagal.

Pengendalian dan Pengangkatan Bahan

Perata dok, lif gunting, angkat kenderaan dan pemadat lori sampah semuanya menggunakan HPU kecil hingga sederhana. Lif automotif dua tiang yang dinilai untuk 10,000 lbs biasanya menggunakan a 2 HP, 2-galon HPU beroperasi pada 2,500–3,000 PSI — menunjukkan cara unit sederhana boleh mengendalikan beban yang besar apabila saiz silinder yang betul digunakan.

Tekanan, Aliran dan Kuasa: Fizik Di Sebalik Daya Hidraulik

Pemahaman praktikal fizik asas membantu pengendali dan jurutera saiz sistem dengan betul dan mendiagnosis masalah dengan berkesan.

Hukum Pascal ialah prinsip asas: tekanan yang dikenakan pada bendalir terkurung dihantar sama rata ke semua arah ke seluruh bendalir. Inilah yang membolehkan pam kecil menghasilkan daya yang besar melalui silinder lubang besar — ​​tekanan adalah sama pada alur keluar pam dan pada muka omboh silinder, tetapi daya didarab dengan kawasan yang lebih besar.

Formula hidraulik utama yang mengawal cara unit kuasa hidraulik berfungsi:

• Daya (lbf) = Tekanan (PSI) × Luas (dalam²): Silinder gerudi 5 inci (luas = 19.6 in²) pada 3,000 PSI menjana 58,800 lbf daya tolakan.
• Aliran (GPM) = Anjakan (dalam³/rev) × RPM ÷ 231: Pam gear dengan anjakan 1.5 in³/rev pada 1,800 RPM menghasilkan kira-kira 11.7 GPM.
• Kuasa kuda hidraulik = Tekanan (PSI) × Aliran (GPM) ÷ 1,714: Sistem yang berjalan pada 3,000 PSI dan 10 GPM memerlukan kira-kira 17.5 kuasa kuda hidraulik. Dengan kecekapan pam dan motor biasa, tarikan motor sebenar adalah kira-kira 20–22 HP.
• Kelajuan silinder (dalam/min) = Aliran (dalam³/min) ÷ Kawasan (dalam²): Aliran yang lebih tinggi bermakna pergerakan penggerak yang lebih pantas; silinder gerek yang lebih besar bergerak lebih perlahan untuk kadar aliran yang sama.

Masalah Biasa Unit Kuasa Hidraulik dan Puncanya

Malah HPU yang direka dengan baik akan menimbulkan isu dari semasa ke semasa. Mengetahui simptom dan punca punca mempercepatkan diagnosis dan mengurangkan masa henti.

Terlalu panas

Suhu cecair melebihi 180°F (82°C) adalah masalah operasi yang paling biasa. Puncanya termasuk penyejuk bersaiz kecil, sirip penyejuk tersumbat, kebocoran dalaman yang berlebihan pada komponen haus (yang menukar tenaga tekanan kepada haba), atau set injap pelega terlalu tinggi untuk operasi berterusan. Setiap kenaikan 18°F (10°C) melebihi julat suhu yang disyorkan secara kasar menggandakan kadar pengoksidaan bendalir dan degradasi pengedap.

Prestasi Penggerak Lambat atau Lemah

Sambungan silinder perlahan digabungkan dengan tekanan sistem biasa biasanya menunjukkan masalah aliran - pam haus, penapis sedutan tersumbat, atau injap tutup sedutan tertutup separa. Daya lemah pada aliran normal menunjukkan tekanan tidak mencukupi — periksa tetapan injap pelega dan cari pintasan silinder dalaman (pengedap omboh haus). Sebuah pam menghantar kurang daripada 85% daripada aliran terkadarnya pada tekanan operasi biasanya perlu diganti atau dibina semula.

Bunyi Berlebihan

Peronggaan — di mana pam tidak dapat menerima bekalan bendalir yang mencukupi — menghasilkan bunyi jeritan atau pengisaran yang tersendiri. Ia menyebabkan kerosakan pam yang cepat. Puncanya termasuk penapis sedutan tersumbat, kelikatan bendalir terlalu tinggi untuk keadaan (terutama pada permulaan sejuk), atau garis sedutan yang terlalu kecil atau terlalu panjang. Pengudaraan, disebabkan oleh udara masuk melalui kelengkapan longgar pada bahagian sedutan, menghasilkan bunyi yang berbeza — lebih kepada rengekan atau gemeretak — dan menyebabkan gelagat penggerak span.

Kebocoran Luaran

Kebocoran bendalir hidraulik adalah masalah penyelenggaraan dan bahaya keselamatan. Pengedap mengeras dan retak apabila terdedah kepada haba dan cecair tercemar. Cecair hidraulik tekanan tinggi yang disuntik melalui kulit daripada kebocoran lubang jarum dalam hos ialah a kecemasan perubatan — ia boleh menyebabkan kemusnahan tisu yang serius walaupun luka awal kelihatan kecil. Pemeriksaan dan penggantian hos tetap secara berjadual (biasanya setiap 4-6 tahun tanpa mengira penampilan) adalah amalan standard dalam program penyelenggaraan yang bertanggungjawab.

Tekanan Tidak Membina untuk Set Point

Jika sistem tidak dapat mencapai tetapan tekanannya, injap pelega mungkin tersekat terbuka, tersalah set, atau haus. Kehausan pam dalaman menyebabkan pintasan berlebihan adalah satu lagi punca yang kerap. Periksa injap pelega terlebih dahulu secara sistematik — asingkan dan uji terus tekanan alur keluar pam. Pam yang baik harus dengan mudah mencapai 110–120% tekanan terkadar sistem dalam ujian deadhead sebelum injap pelepas dibuka.

Penyelenggaraan Unit Kuasa Hidraulik: Apa Sebenarnya Memanjangkan Hayat Perkhidmatan

Unit kuasa hidraulik yang diselenggara dengan betul boleh menghantar 20,000 jam hayat perkhidmatan untuk takungan, injap, dan komponen struktur utama. Pam dalam sistem bersih dengan cecair yang diselenggara dengan baik secara rutin mencapai 10,000–15,000 jam. Sistem yang diabaikan mungkin gagal dalam masa 2,000 jam.

• Persampelan dan analisis cecair: Ambil sampel minyak setiap 500–1,000 jam dan serahkannya ke makmal analisis cecair. Kiraan zarah, kandungan air, kelikatan, dan kepekatan logam haus mendedahkan masalah beberapa minggu atau bulan sebelum ia menjadi kegagalan bencana. Ini ialah satu-satunya amalan penyelenggaraan ROI tertinggi yang tersedia.
• Penggantian penapis: Gantikan penapis pengembalian dan tekanan pada selang waktu yang disyorkan pengilang atau apabila penunjuk tekanan pembezaan menunjukkan sekatan — yang mana dahulu. Jangan sekali-kali memintas penapis untuk memanjangkan selang perubahan.
• Penyelenggaraan pernafasan: Pernafasan takungan menghalang habuk atmosfera daripada memasuki tangki apabila paras bendalir berubah. Pernafasan tersumbat sebenarnya boleh mengonggakan pam dengan mencipta vakum dalam takungan. Gantikan alat pernafasan pada setiap pertukaran minyak yang lain.
• Selang perubahan cecair: Dalam perkhidmatan industri biasa dengan minyak mineral, perubahan cecair lengkap setiap 2,000–4,000 jam adalah garis dasar yang munasabah. Persekitaran suhu tinggi atau pencemaran tinggi memerlukan perubahan yang lebih kerap. Biarkan data analisis cecair memacu jadual dan bukannya selang kalendar tetap.
• Rutin pemeriksaan visual: Pemeriksaan mingguan hendaklah termasuk paras bendalir, tolok suhu, penunjuk sekatan penapis, dan imbasan visual semua kelengkapan luaran dan hos untuk cecair meresap. Menangkap pemasangan tangisan awal menghalang hos yang gagal dan kejadian pencemaran sistem penuh.

Saiz Unit Kuasa Hidraulik untuk Aplikasi Anda

Saiz HPU yang betul memerlukan kerja melalui empat parameter yang saling berkaitan: daya yang diperlukan, kelajuan yang diperlukan, kitaran tugas dan tekanan operasi. Melangkau mana-mana daripada ini membawa kepada sama ada unit bersaiz kecil yang tidak dapat memenuhi sasaran prestasi atau unit bersaiz besar yang membazirkan modal dan tenaga.

Langkah 1: Tentukan Daya Yang Diperlukan dan Pilih Tekanan Kerja

Mulakan dengan beban maksimum yang mesti dikendalikan oleh penggerak. Tambah 25% untuk kehilangan geseran dan tekanan belakang. Pilih tekanan kerja — biasanya 1,500–3,000 PSI untuk kerja industri am — dan hitung lubang silinder yang diperlukan: Luas = Daya ÷ Tekanan . Tekanan kerja yang lebih tinggi membolehkan silinder yang lebih kecil dan struktur yang lebih ringan tetapi memerlukan pengedap yang lebih baik dan penapisan yang lebih ketat.

Langkah 2: Tentukan Kadar Aliran yang Diperlukan

Aliran yang diperlukan (GPM) = Luas silinder (dalam²) × Kelajuan yang diperlukan (dalam/min) ÷ 231. Jika silinder mesti memanjang 12 inci dalam 4 saat (180 in/min) dengan lubang 3 inci (luas = 7.07 in²), aliran yang diperlukan adalah lebih kurang 5.5 GPM . Tambah 10–15% untuk kehilangan injap dan kebocoran dalaman.

Langkah 3: Kira Kuasa Kuda Motor

HP = (PSI × GPM) ÷ (1,714 × kecekapan keseluruhan). Untuk sistem pada 2,500 PSI, 5.5 GPM dan kecekapan 85%, HP motor yang diperlukan adalah lebih kurang 9.4 HP . Bulatkan ke saiz bingkai motor standard seterusnya — dalam kes ini, motor 10 HP.

Langkah 4: Saiz Takungan dan Penyejuk untuk Kitaran Tugas

Mesin yang berjalan secara berterusan pada beban penuh memerlukan takungan yang lebih besar dan lebih banyak kapasiti penyejukan daripada satu kayuhan 20% daripada masa dengan tempoh terbiar yang lama. Untuk tugas berterusan, saiz takungan pada lima kali ganda aliran seminit pam dan sertakan penyejuk aktif yang dinilai untuk menolak sekurang-kurangnya 25% kuasa input sebagai haba.
