Apakah tujuan unit kuasa hidraulik?

Tujuan Teras Unit Kuasa Hidraulik

A unit kuasa hidraulik (HPU) wujud untuk satu tujuan asas: untuk menukar tenaga elektrik atau mekanikal kepada kuasa hidraulik terkawal — cecair bertekanan — yang boleh dihantar, diarahkan, dan digunakan untuk melakukan kerja mekanikal yang berguna pada jarak jauh. Ia adalah sumber tenaga pusat mana-mana sistem hidraulik, menjana aliran dan tekanan yang diperlukan oleh penggerak, motor dan silinder untuk menggerakkan beban, memegang kedudukan, atau menggunakan daya yang tidak praktikal atau mustahil dengan cara mekanikal atau elektrik semata-mata.

Dari segi praktikal, unit kuasa hidraulik mengambil kuasa elektrik daripada motor, menggunakan pam untuk menekan bendalir hidraulik, dan menghantar bendalir itu melalui injap kawalan ke mana-mana kerja yang perlu dilakukan — sama ada itu mengangkat mesin penekan 500 tan, mengemudi jengkaut pembinaan, mengepit bahagian mesin atau memanjangkan gear pendaratan pesawat komersial. HPU tidak melaksanakan kerja itu sendiri; ia menyediakan infrastruktur kuasa dan kawalan yang membolehkan kerja.

Tanpa unit kuasa hidraulik, penggerak, silinder dan motor hidraulik dalam sistem tidak akan mempunyai sumber tenaga. HPU bagi litar hidraulik ialah bekalan kuasa kepada sistem elektronik — ia mentakrifkan sampul kuasa yang tersedia, menetapkan julat tekanan operasi dan menentukan seberapa cepat dan tepat sistem boleh bertindak balas.

Fungsi Unit Kuasa Hidraulik Sebenarnya: Kerosakan Fungsi

Tujuan unit kuasa hidraulik boleh dipecahkan kepada beberapa peranan fungsian yang berbeza yang dilaksanakan secara serentak dalam mana-mana sistem hidraulik.

Penukaran Tenaga

Tugas utama HPU ialah penukaran tenaga. Motor elektrik — biasanya dinilai dari mana-mana sahaja 0.5 kW untuk unit bangku kecil kepada lebih 1,000 kW untuk sistem perindustrian besar — memacu pam hidraulik. Pam menukar tenaga mekanikal putaran motor kepada tenaga hidraulik dalam bentuk aliran pada tekanan. Tenaga ini kemudiannya boleh diangkut melalui hos dan paip pada jarak yang agak jauh dan ditukar semula kepada kerja mekanikal di mana sahaja diperlukan.

Penyimpanan dan Penyaman Bendalir

Takungan yang disepadukan ke dalam unit kuasa hidraulik menyimpan bendalir kerja - biasanya antara 10 dan 2,000 liter bergantung pada saiz sistem — dan membenarkannya menyejuk, menyah udara dan mendap sebelum memasuki semula pam. HPU juga menempatkan sistem penapisan yang memastikan cecair bersih, dan selalunya penukar haba untuk mengekalkan suhu bendalir yang optimum. Peranan penyaman udara ini adalah penting: kebersihan bendalir dan suhu secara langsung mempengaruhi hayat perkhidmatan setiap komponen hiliran.

Peraturan Tekanan dan Keselamatan

HPU mengandungi injap pelepas tekanan yang menutup tekanan sistem maksimum, menghalang kerosakan beban lampau pada pam, injap, penggerak dan paip. Dalam kebanyakan sistem hidraulik perindustrian, tekanan maksimum ini ditetapkan antara 150 dan 350 bar , walaupun sistem tekanan tinggi dalam aeroangkasa, ujian dan aplikasi khusus boleh melebihi 700 bar . Fungsi peraturan tekanan memastikan bahawa sistem tidak boleh melebihi had reka bentuknya tanpa mengira apa yang diminta oleh litar hiliran.

Kawalan Aliran dan Pengagihan

Unit kuasa hidraulik moden menggabungkan injap kawalan arah, injap berkadar, atau injap servo yang mengedarkan bendalir bertekanan kepada penggerak tertentu dalam jujukan tertentu dan pada kadar aliran terkawal. Fungsi kawalan ini menentukan kelajuan, daya, dan arah setiap gerakan dalam sistem. HPU tunggal boleh membekalkan berbilang litar secara serentak, setiap satu dengan tekanan bebas dan keperluan aliran, menggunakan blok manifold dan pemasangan injap yang dipasang terus pada unit.

Mengapa Unit Kuasa Hidraulik Digunakan Daripada Teknologi Kuasa Lain

Tujuan unit kuasa hidraulik menjadi lebih jelas apabila anda memahami mengapa hidraulik dipilih berbanding penggerak elektrik, pneumatik atau pemacu mekanikal semata-mata untuk aplikasi tertentu. Setiap teknologi mempunyai domainnya, dan hidraulik — khususnya sistem dipacu HPU — mendominasi di mana-mana ketumpatan daya tinggi, kawalan tepat dan kebolehpercayaan di bawah beban berat diperlukan serentak.

Daya dan Ketumpatan Kuasa

Sistem hidraulik menjana daya yang sukar atau tidak praktikal untuk dipadankan dengan motor elektrik pada saiz dan berat yang setanding. Sebuah silinder hidraulik dengan a Bor 100 mm yang beroperasi pada 250 bar menghasilkan kira-kira 196 kN (kira-kira 20 tan) daya daripada komponen seberat beberapa kilogram. Penggerak linear elektrik yang menghasilkan daya yang sama akan menjadi lebih berat dan lebih besar. Ketumpatan daya inilah sebabnya unit kuasa hidraulik adalah standard dalam aplikasi seperti penekan logam, mesin pengacuan suntikan dan peralatan pembinaan berat.

Pegangan Beban Tanpa Penggunaan Kuasa Berterusan

Silinder hidraulik dengan port tersumbat menahan bebannya selama-lamanya tanpa menggunakan tenaga, kerana bendalir tidak boleh mampat tidak dapat keluar melalui injap tertutup. Keupayaan ini penting dalam aplikasi seperti lekapan pengapit, platform mengangkat dan bicu hidraulik yang mesti menahan beban untuk tempoh yang lama. Motor servo elektrik yang memegang beban yang sama memerlukan arus berterusan — menjana haba dan menggunakan kuasa walaupun dalam keadaan pegun.

Perlindungan Lebihan

Injap pelega tekanan dalam unit kuasa hidraulik menyediakan perlindungan beban lampau yang wujud. Jika sistem menghadapi beban yang melebihi tekanan yang ditetapkan, injap pelepas terbuka dan penggerak hanya berhenti — tiada komponen yang rosak. Motor elektrik dan pemacu mekanikal biasanya memerlukan skim perlindungan yang lebih kompleks untuk mencapai tahap toleransi kerosakan yang sama.

Penghantaran Kuasa Jauh

Satu HPU boleh kuasa penggerak yang terletak beberapa meter jauhnya melalui hos fleksibel, membolehkan sumber kuasa diletakkan di lokasi yang mudah dan terlindung manakala penggerak beroperasi dalam persekitaran yang keras, tidak boleh diakses atau berisiko letupan. Dalam pelantar penggerudian luar pesisir, sebagai contoh, satu unit kuasa hidraulik di geladak utama boleh mengawal injap dan penggerak di dasar laut. ratusan meter di bawah permukaan melalui hos umbilical yang panjang.

Industri dan Aplikasi Di mana Unit Kuasa Hidraulik Berfungsi untuk Tujuan Kritikal

Unit kuasa hidraulik ialah salah satu peralatan perindustrian yang digunakan secara universal merentasi hampir setiap sektor yang melibatkan jentera berat, gerakan ketepatan atau penjanaan daya besar. Memahami tempat HPU digunakan menjelaskan sebab tujuan mereka sangat relevan secara meluas.

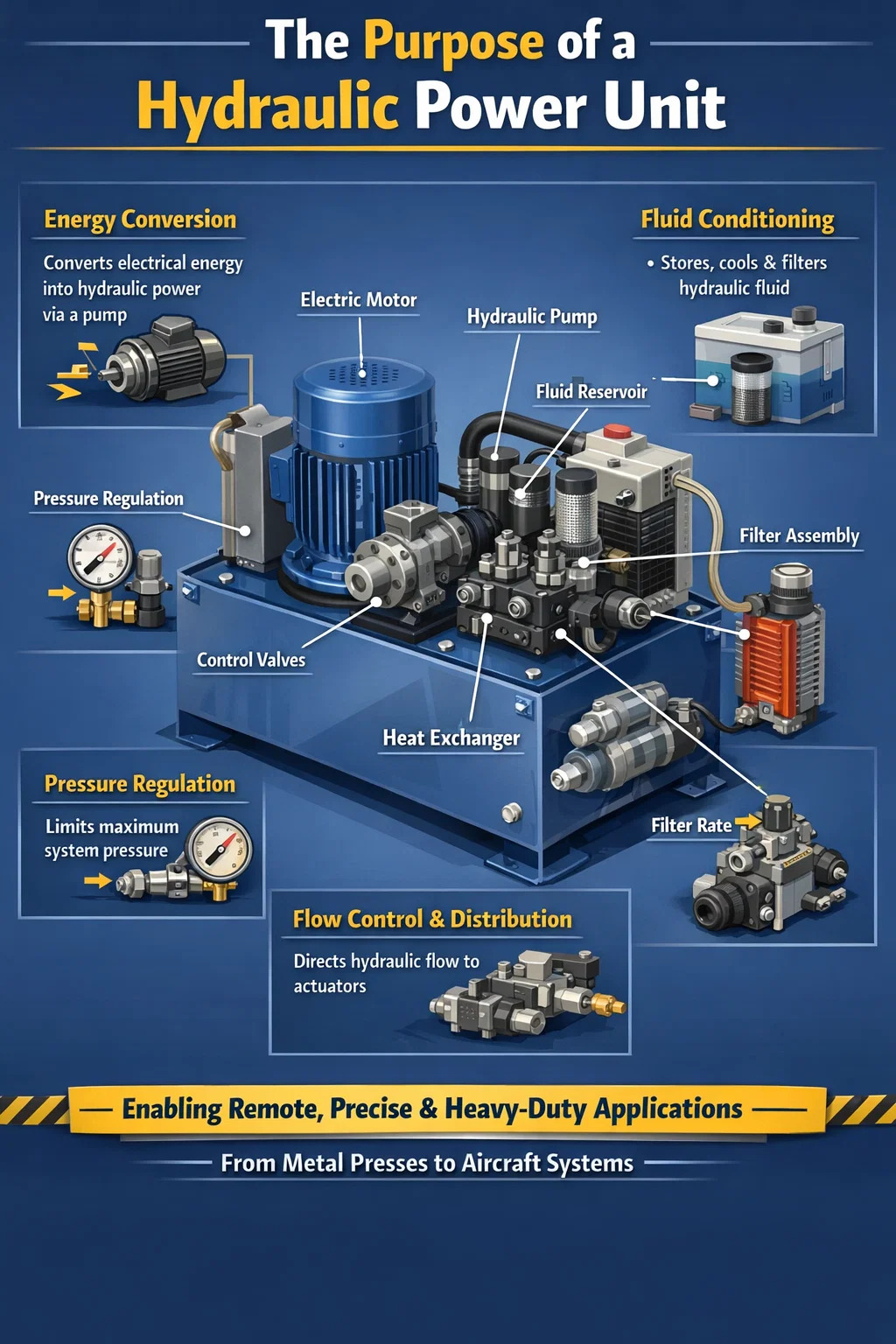

Tujuan Setiap Komponen Utama Di Dalam Unit Kuasa Hidraulik

Unit kuasa hidraulik mencapai tujuannya melalui set komponen bersepadu dengan teliti. Masing-masing mempunyai peranan tertentu, dan memahaminya membantu menjelaskan sebab HPU direka bentuk seperti itu.

Motor Elektrik

Motor membekalkan tenaga penggerak utama. Kebanyakan HPU industri menggunakan motor aruhan AC tiga fasa untuk kebolehpercayaan, kesederhanaan dan ketersediaannya dalam julat kuasa yang luas. Aci keluaran motor berpasangan terus ke pam. Saiz motor menentukan kuasa hidraulik maksimum yang boleh dihantar oleh unit. Dalam reka bentuk moden yang cekap tenaga, pemacu kelajuan berubah-ubah mengawal motor untuk memadankan output dengan permintaan masa nyata, dengan ketara mengurangkan sisa tenaga pada beban separa.

Pam Hidraulik

Pam adalah jantung unit kuasa hidraulik. Ia menarik bendalir dari takungan dan menolaknya ke dalam litar sistem di bawah tekanan. Pam gear digunakan dalam aplikasi tekanan rendah dan sensitif kos. Pam ram menyediakan operasi yang lebih senyap. Pam omboh — kedua-dua jenis paksi dan jejari — digunakan dalam aplikasi tekanan tinggi, kecekapan tinggi atau anjakan berubah-ubah. Anjakan pam dinyatakan dalam sentimeter padu setiap pusingan (cc/rev), dan pada kelajuan aci tertentu, ini secara langsung menentukan kadar aliran yang boleh dibekalkan oleh HPU.

takungan

Takungan menyimpan bendalir hidraulik dan berfungsi untuk pelbagai tujuan sekunder: ia membenarkan gelembung udara keluar, menyediakan penampan haba untuk menyerap haba daripada sistem, dan memberikan masa pencemaran zarah untuk mendap sebelum bendalir beredar semula. Peraturan biasa ialah saiz takungan pada 3 hingga 5 kali kadar aliran pam seminit , walaupun aplikasi haba tinggi mungkin memerlukan tangki yang lebih besar atau penyejukan tambahan.

Injap Pelega Tekanan

Injap ini ialah peranti keselamatan utama sistem. Ia terbuka secara automatik apabila tekanan melebihi had pratetap, mengalihkan aliran berlebihan kembali ke takungan. Tanpanya, penggerak tersumbat atau silinder terhenti akan menyebabkan tekanan naik sehingga paip, hos atau komponen gagal. Injap pelega bukan komponen kawalan — ia adalah peranti perlindungan — dan HPU yang direka dengan betul sepatutnya jarang mengaktifkannya semasa operasi biasa.

Pemasangan Penapis

Kebersihan bendalir hidraulik adalah salah satu faktor yang paling kritikal dalam jangka hayat sistem. Penapis dalam HPU - biasanya pada saluran balik, garis tekanan, atau kedua-duanya - membuang pencemaran zarah sebelum ia boleh merosakkan bahagian dalam pam, kili injap dan pengedap silinder. Kebanyakan HPU perindustrian menyasarkan tahap kebersihan bendalir Kelas ISO 4406 16/14/11 hingga 18/16/13 , menggunakan penapis dengan penilaian mutlak 3–10 mikron.

Penukar Haba

Kehilangan tenaga dalam sistem hidraulik nyata sebagai haba dalam bendalir. Tanpa penukar haba, suhu bendalir akan meningkat secara berterusan sehingga pengedap merosot, kelikatan menurun dan haus komponen dipercepatkan. Penukar haba letupan udara atau penyejukan air bersaiz untuk menghilangkan beban haba yang dijangkakan - biasanya 25% hingga 40% daripada kuasa input dalam litar pam tetap konvensional — dan mengekalkan suhu bendalir antara 40°C dan 60°C.

Injap Kawalan dan Blok Manifold

Injap kawalan arah, injap berkadar, injap pengurangan tekanan dan injap kawalan aliran sering dipasang pada blok manifold yang disepadukan ke dalam HPU. Komponen ini mengarahkan bendalir bertekanan ke penggerak yang betul pada tekanan dan kadar aliran yang betul pada arahan daripada PLC, kawalan manual atau pengawal jujukan automatik. Pendekatan yang dipasang manifold mengurangkan sambungan paip, meminimumkan titik kebocoran dan memastikan sistem padat.

Cara Unit Kuasa Hidraulik Melayani Tujuan Ketepatan dan Automasi

Di luar aplikasi kekerasan, unit kuasa hidraulik berfungsi untuk tujuan ketepatan dalam pembuatan automatik dan kawalan proses. Dengan teknologi injap berkadar atau servo, sistem dipacu HPU boleh mengawal kedudukan penggerak ke dalam ±0.01 mm dan paksa ke dalam 1% daripada titik set — tahap prestasi yang menjadikan hidraulik berdaya saing dengan pemacu servo elektrik dalam banyak aplikasi intensif daya.

Dalam sistem servo-hidraulik moden, pengawal gelung tertutup secara berterusan membandingkan kedudukan penggerak sebenar (diukur oleh transduser linear) dengan kedudukan yang diarahkan dan melaraskan pembukaan injap servo dengan sewajarnya, membetulkan gangguan beban dan variasi aliran dalam masa nyata. Keupayaan gelung tertutup ini digunakan dalam:

• Mesin ujian bahan yang mesti menggunakan profil daya yang tepat untuk menguji spesimen
• Simulator penerbangan yang mereplikasi isyarat gerakan untuk latihan juruterbang
• Pelantar ujian seismik yang menggoncang komponen struktur untuk mensimulasikan beban gempa bumi
• Dirian ujian kelesuan automotif yang menggunakan spektrum beban jalan pada komponen kenderaan
• Penekan penempaan industri dengan kedudukan ram boleh atur cara dan profil daya

Dalam setiap aplikasi ini, unit kuasa hidraulik adalah yang menjadikan daya dan gerakan mungkin. Injap servo dan pengawal menentukan ketepatan; HPU menentukan kapasiti kuasa.

Unit Kuasa Hidraulik Berpusat lwn. Tidak Berpusat: Tujuan Berbeza untuk Seni Bina Berbeza

Cara unit kuasa hidraulik digunakan dalam kemudahan atau mesin bergantung pada tujuan khusus yang diperlukan untuk digunakan. Terdapat dua pendekatan seni bina asas, masing-masing sesuai dengan keperluan yang berbeza.

Unit Kuasa Hidraulik Berpusat

Satu HPU besar berfungsi berbilang mesin atau stesen kerja melalui sistem pengedaran utama gelang atau bercabang. Pendekatan ini digunakan dalam kilang pembuatan besar di mana banyak mesin memerlukan kuasa hidraulik secara serentak. Kelebihannya ialah satu unit, satu set kawalan, dan satu titik penyelenggaraan berfungsi untuk keseluruhan kemudahan. HPU berpusat untuk kedai badan automotif mungkin dinilai pada 500 kW atau lebih , membekalkan berpuluh-puluh stesen kimpalan dan pengapit. Perlawanan ialah kegagalan menjejaskan semua mesin hiliran secara serentak, dan larian paip yang panjang menyebabkan kehilangan tekanan.

Unit Kuasa Hidraulik Terdesentralisasi (Dipasang dengan Mesin).

Setiap mesin atau sel proses mempunyai HPU khusus sendiri, bersaiz khusus untuk keperluan mesin tersebut. Ini adalah susunan yang lebih biasa dalam pembuatan moden kerana ia memberikan kebebasan — kegagalan HPU satu mesin tidak menjejaskan yang lain — dan membolehkan setiap unit dioptimumkan untuk kitaran tugas khusus dan keperluan tekanan. HPU padat dalam kategori ini terdiri daripada Unit atas bangku 0.5 kW untuk lekapan ujian kecil sehingga 200 kW unit untuk pengacuan suntikan besar atau mesin tuangan mati.

Unit Kuasa Hidraulik Mudah Alih dan Sewa

HPU mudah alih berfungsi untuk tujuan khusus dalam penyelenggaraan, pembinaan dan tindak balas kecemasan: menyediakan kuasa hidraulik atas permintaan apabila tiada pemasangan tetap wujud. Alat penyelamat hidraulik ("rahang kehidupan") dikuasakan oleh HPU mudah alih. Krew pembinaan saluran paip menggunakan unit mudah alih untuk memacu pembengkok dan pengelim paip hidraulik. Pasukan penyelenggaraan menggunakannya untuk mengendalikan sepana tork hidraulik pada sambungan bebibir besar di mana kuasa tidak tersedia. Unit ini biasanya didorong oleh enjin diesel atau petrol dan bukannya elektrik, membolehkan operasi di lokasi terpencil atau luar grid.

Tujuan Unit Kuasa Hidraulik dalam Sistem Kritikal Keselamatan

Dalam aplikasi kritikal keselamatan, unit kuasa hidraulik berfungsi untuk tujuan yang melangkaui sekadar gerakan memandu — ia mesti menyediakan operasi yang terjamin dan selamat gagal dalam keadaan rosak. Ini amat penting dalam tiga bidang.

Sistem Penutupan Kecemasan dalam Minyak dan Gas

Unit kuasa hidraulik dalam kemudahan minyak dan gas memacu injap penutupan kecemasan (ESD) dan sistem pencegah letupan (BOP). HPU ini mesti boleh menggerakkan injap besar dengan cepat dan boleh dipercayai dalam keadaan kerosakan — termasuk semasa kegagalan kuasa. Bank akumulator yang dicas oleh HPU menyimpan tenaga hidraulik yang mencukupi untuk mengendalikan semua injap kecemasan beberapa kali walaupun punca kuasa utama hilang. Dalam pemasangan luar pesisir, HPU kawalan BOP direka untuk API 16D atau piawaian yang setara dengan lebihan penuh.

Sistem Hidraulik Pesawat

Pesawat komersial membawa berbilang unit kuasa hidraulik bebas — lazimnya dua atau tiga sistem, setiap satu dengan pam sendiri (didorong enjin, elektrik atau udara), takungan dan litar — supaya kegagalan dalam satu sistem tidak menjejaskan kawalan penerbangan. Boeing 737, sebagai contoh, mempunyai dua sistem hidraulik bebas, masing-masing mampu mengendalikan kawalan penerbangan utama secara bebas. Tujuan setiap HPU dalam konteks ini adalah tentang redundansi dan toleransi kegagalan seperti juga mengenai penjanaan kuasa.

Brek Tekan Industri dan Guillotine

Brek tekan hidraulik dan mesin ricih menggunakan HPU untuk memacu ram dengan daya yang boleh menyebabkan kecederaan serius jika tidak dikawal. HPU dalam mesin ini menggabungkan injap pengimbang, sistem injap keselamatan dwi saluran, dan pemantauan kedudukan untuk memastikan ram hanya boleh bergerak pada kelajuan terkawal dan tidak boleh jatuh bebas sekiranya berlaku kegagalan hos atau kerosakan injap. Fungsi kawalan keselamatan HPU adalah sama pentingnya dengan fungsi penghantaran kuasanya.

Apa yang Menentukan Saiz dan Spesifikasi Unit Kuasa Hidraulik

Memilih unit kuasa hidraulik untuk tujuan tertentu memerlukan pemadanan spesifikasi unit dengan permintaan aplikasi. Parameter utama yang menentukan perkara yang perlu disampaikan oleh HPU ialah:

• Tekanan operasi: Tekanan sistem maksimum yang diperlukan oleh penggerak yang paling menuntut, ditambah margin 10–15%. Kebanyakan sistem perindustrian jatuh antara 150 dan 350 bar.
• Kadar aliran: Jumlah permintaan aliran serentak semua penggerak aktif. Jika silinder dengan lubang 100 mm perlu dilanjutkan pada 100 mm/s, ia memerlukan lebih kurang 47 L/min aliran.
• Kitaran tugas: Berapa kerap dan berapa lama sistem berada di bawah beban penuh. HPU tugas berterusan bersaiz dan disejukkan secara berbeza daripada yang digunakan dalam letusan pendek dengan tempoh melahu yang panjang.
• Bilangan litar: Berapa banyak penggerak atau fungsi bebas yang mesti digunakan oleh HPU secara serentak, dan sama ada ia mempunyai tekanan atau keperluan aliran yang berbeza.
• Persekitaran: Julat suhu operasi, pendedahan kepada air, habuk atau atmosfera yang menghakis, dan sama ada unit mesti memenuhi ATEX atau klasifikasi kawasan berbahaya yang lain.
• Keperluan kawalan: Sama ada HPU memerlukan kawalan hidup/mati yang mudah, kawalan tekanan dan aliran berkadar, atau kawalan servo gelung tertutup penuh dengan maklum balas kedudukan dan daya.

Memperbetulkan spesifikasi ini adalah asas kepada HPU memenuhi tujuannya dengan pasti. Unit bersaiz kecil akan menjadi terlalu panas dan gagal sebelum waktunya. Unit bersaiz besar membazirkan tenaga dan modal. Kejuruteraan yang betul bagi spesifikasi HPU adalah asas kepada sistem hidraulik yang berjaya.

Tujuan Berkembang Unit Kuasa Hidraulik dalam Industri Moden

Tujuan unit kuasa hidraulik kekal malar — menukar dan menyampaikan kuasa hidraulik terkawal — tetapi cara tujuan itu dipenuhi telah berkembang dengan ketara dengan kemajuan dalam elektronik, bahan dan teknologi bendalir.

HPU moden semakin menggabungkan penderia yang didayakan IoT yang sentiasa memantau suhu bendalir, tekanan, keluaran aliran pam, tekanan pembezaan penapis dan tarikan arus motor. Data ini dimasukkan ke dalam algoritma penyelenggaraan ramalan yang boleh mengesan perkembangan haus pam, penyumbatan penapis atau pencemaran cecair beberapa minggu sebelum ia menyebabkan kegagalan. Sebuah loji dengan 50 HPU yang dirangkaikan ke sistem pemantauan pusat boleh dicapai Pengurangan 40–60% dalam masa henti yang tidak dirancang berbanding dengan jadual penyelenggaraan berasaskan masa.

Penggerak elektro-hidraulik (EHA) — unit serba lengkap yang menggabungkan motor elektrik kecil, pam dan penggerak dalam satu pakej — mula menggantikan litar yang disuap HPU konvensional dalam sesetengah aplikasi, terutamanya dalam aeroangkasa dan jentera mudah alih yang berat dan ruang pemasangan adalah pada tahap premium. Walau bagaimanapun, untuk aplikasi industri berkuasa tinggi, berbilang penggerak atau tugas berterusan, unit kuasa hidraulik berpusat kekal sebagai penyelesaian yang paling praktikal dan kos efektif dan dijangka kekal sedemikian untuk masa hadapan yang boleh dijangka.

Pengenalan glikol air, ester sintetik dan cecair hidraulik tahan api juga telah mengembangkan persekitaran di mana HPU boleh beroperasi dengan selamat — terutamanya dalam faundri, kemudahan tuangan mati dan perlombongan bawah tanah yang risiko kebakaran menyebabkan minyak mineral tidak sesuai. Dalam tetapan ini, HPU mempunyai tujuan asas yang sama tetapi dengan spesifikasi cecair yang dipilih untuk memenuhi peraturan keselamatan tanpa mengorbankan prestasi.
