Unit kuasa hidraulik biasa (HPU) beroperasi pada kecekapan keseluruhan 60% hingga 85% , bergantung pada reka bentuk sistem, kualiti komponen, keadaan operasi dan status penyelenggaraan. Unit kuasa hidraulik berprestasi tinggi atau dibina khusus dengan pam anjakan berubah-ubah dan kawalan yang dioptimumkan boleh mencapai kecekapan sehingga 90% atau lebih tinggi sedikit dalam keadaan ideal. Walau bagaimanapun, banyak HPU perindustrian dunia sebenar yang menjalankan pam anjakan tetap di bawah beban separa kerap jatuh dalam 60% hingga 75% julat disebabkan oleh kehilangan pendikit, penjanaan haba dan kebocoran.
Kecekapan keseluruhan unit kuasa hidraulik bukanlah satu nombor tetap — ia adalah hasil daripada berbilang subkecekapan merentas pam, motor, injap, penggerak, paip dan keadaan bendalir. Memahami sumbangan setiap komponen membantu jurutera dan pasukan penyelenggaraan mengenal pasti di mana tenaga hilang dan di mana penambahbaikan akan memberi impak yang paling besar.
Bagaimana Kecekapan Ditakrifkan dalam Unit Kuasa Hidraulik
Kecekapan dalam unit kuasa hidraulik dinyatakan sebagai nisbah kuasa keluaran hidraulik yang berguna kepada jumlah kuasa input elektrik yang digunakan oleh sistem. Formulanya mudah:

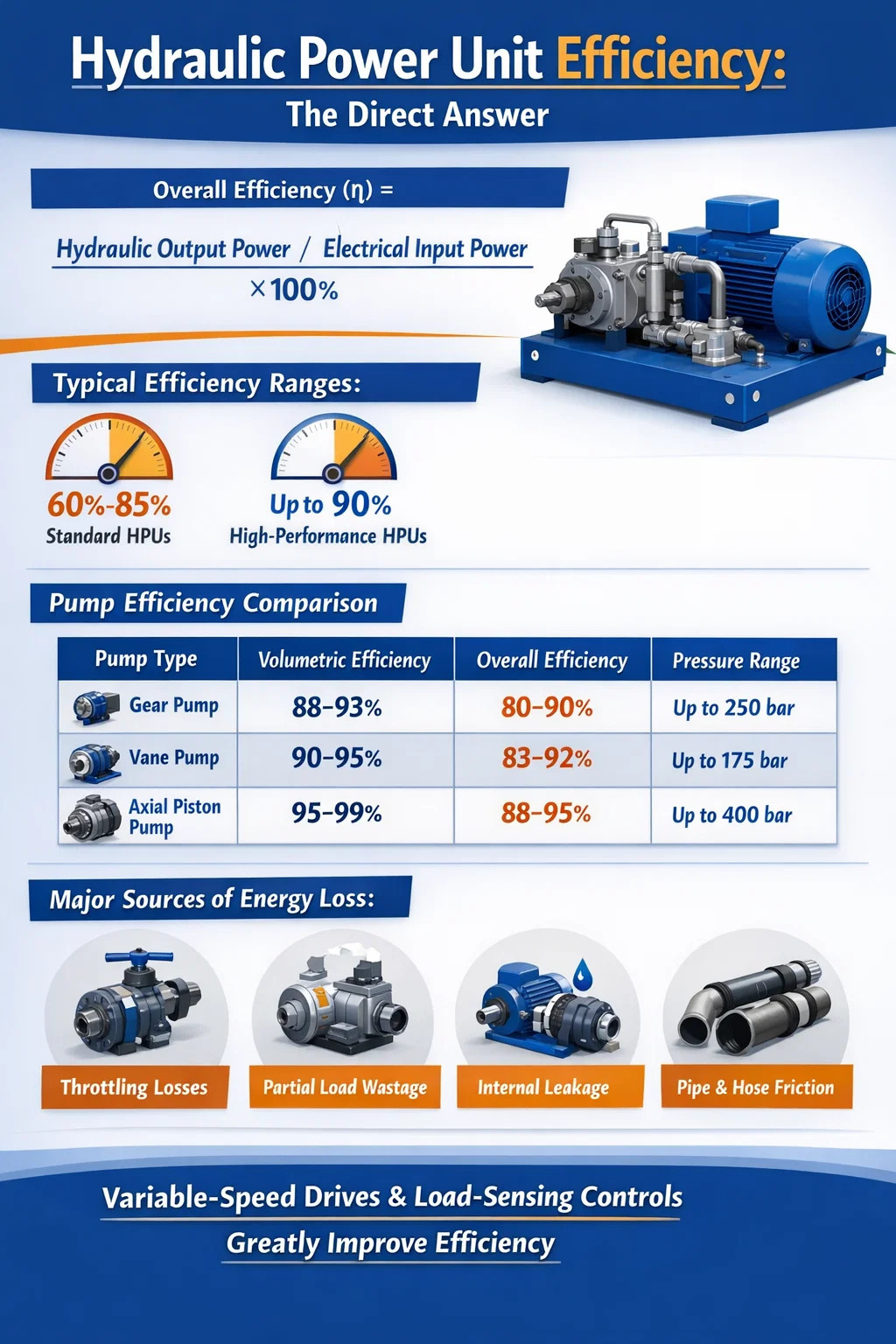

Kecekapan Keseluruhan (η) = Kuasa Output Hidraulik / Kuasa Input Elektrik × 100%
Kuasa keluaran hidraulik dikira sebagai kadar aliran didarab dengan tekanan (Q × P). Kuasa input elektrik ialah watt diukur yang dikeluarkan oleh motor daripada bekalan kuasa. Perbezaan antara kedua-duanya mewakili kerugian dalam bentuk haba, hingar, dan geseran mekanikal yang diagihkan merentasi setiap komponen dalam sistem.
Kecekapan juga dipecahkan kepada tiga subkategori utama yang digunakan untuk komponen individu, terutamanya pam hidraulik:
- Kecekapan isipadu: Nisbah aliran sebenar yang dihantar berbanding aliran teori. Kebocoran dalaman dalam pam mengurangkan angka ini. Nilai biasa untuk pam gear ialah 90-95%, dan untuk pam omboh 95-99%.
- Kecekapan mekanikal: Kira kerugian geseran dalam galas, pengedap dan bahagian berputar. Julat biasanya dari 90% hingga 97% untuk pam yang diselenggara dengan baik.
- Kecekapan pam keseluruhan: Produk kecekapan isipadu dan mekanikal. Untuk pam omboh paksi yang berkualiti, ini biasanya berada di antara 87% dan 95%.
Di luar pam, motor elektrik yang memacu unit kuasa hidraulik mempunyai kecekapannya sendiri, biasanya antara 88% dan 96% untuk motor aruhan moden. Mendarabkan kecekapan pam dengan kecekapan motor memberikan kecekapan penukaran kuasa sebelum sebarang kehilangan injap atau litar dikira.
Julat Kecekapan mengikut Jenis Pam Hidraulik
Jenis pam yang digunakan dalam unit kuasa hidraulik mempunyai pengaruh terbesar tunggal terhadap kecekapan sistem. Setiap reka bentuk pam mempunyai lengkung kecekapan ciri yang berubah dengan tetapan kelajuan, tekanan dan anjakan.
| Jenis Pam | Kecekapan Volumetrik | Kecekapan Pam Keseluruhan | Julat Tekanan Biasa |
| Pam Gear Luaran | 88–93% | 80–90% | Sehingga 250 bar |
| Pam Gear Dalam | 90–95% | 82–92% | Sehingga 200 bar |
| Pam Vane | 90–95% | 83–92% | Sehingga 175 bar |
| Pam Omboh Jejari | 95–98% | 88–94% | Sehingga 700 bar |
| Pam Omboh Paksi (Tetap) | 95–99% | 88–95% | Sehingga 400 bar |
| Pam Omboh Paksi (Pembolehubah) | 95–99% | 87–94% | Sehingga 400 bar |
Jadual 1: Perbandingan kecekapan jenis pam hidraulik biasa yang digunakan dalam unit kuasa hidraulik
Pam gear adalah yang paling berpatutan dan digunakan secara meluas dalam HPU tekanan rendah hingga sederhana, tetapi kecekapan isipadunya yang lebih rendah pada tekanan yang lebih tinggi menjadikannya pilihan yang tidak baik untuk aplikasi sensitif tenaga. Pam omboh paksi, walaupun lebih mahal, secara konsisten memberikan kecekapan terbaik dan merupakan pilihan pilihan dalam unit kuasa hidraulik perindustrian di mana kos tenaga adalah ketara.
Sumber Utama Kehilangan Tenaga dalam Unit Kuasa Hidraulik
Memahami di mana kerugian berlaku adalah penting untuk meningkatkan kecekapan mana-mana unit kuasa hidraulik. Kerugian diagihkan merentasi berbilang mata, dan sesetengahnya adalah penyumbang yang jauh lebih besar daripada yang lain.
Pendikit dan Penurunan Tekanan Merentasi Injap Kawalan
Injap kawalan arah, injap pelepas tekanan, dan injap kawalan aliran semuanya memperkenalkan penurunan tekanan apabila minyak mengalir melaluinya. Dalam litar pemeteran masuk atau pemeteran keluar, perbezaan tekanan merentas injap kawalan ditukar terus kepada haba. Dalam banyak sistem perindustrian, kerugian berkaitan injap ini sahaja menyumbang 15% hingga 30% daripada jumlah tenaga input . Sistem yang berjalan pada 200 bar dengan injap kawalan menyebabkan kejatuhan 30 bar membazirkan 15% tenaga tekanan pada ketika itu sebelum bendalir sampai ke penggerak.
Pam Anjakan Tetap Berjalan Pada Kapasiti Penuh Di Bawah Beban Separa
Salah satu ketidakcekapan terbesar dalam reka bentuk unit kuasa hidraulik tradisional ialah menggunakan pam anjakan tetap yang sentiasa memberikan aliran maksimum, walaupun sistem hanya memerlukan sebahagian kecil daripada aliran itu. Aliran berlebihan dipintas kembali ke takungan melalui injap pelega tekanan pada tekanan sistem — situasi yang dipanggil "bertiup ke atas pelepasan." Ini membazir tenaga secara berterusan dan menjana haba yang ketara. Kajian telah menunjukkan bahawa HPU pam tetap yang beroperasi pada 30% daripada beban terkadarnya mungkin membazir 40% atau lebih kuasa input dalam kerugian pintasan sahaja.
Kebocoran Dalaman
Kebocoran dalaman berlaku dalam pam, motor, silinder dan injap apabila cecair tekanan tinggi memintas pengedap dan kelegaan ke bahagian tekanan rendah. Walaupun beberapa kebocoran dalaman adalah perkara biasa dan perlu untuk pelinciran, kebocoran yang berlebihan akibat haus atau kelegaan yang terlalu besar mengurangkan kecekapan isipadu. Pam dengan 5% kebocoran dalaman mesti menghasilkan aliran 5% lebih daripada yang diperlukan oleh sistem, menggunakan tenaga tambahan hanya untuk mengimbangi. Dalam komponen yang haus, kebocoran ini boleh meningkat kepada 10–15%, dengan ketara merendahkan prestasi sistem.
Kehilangan Geseran Paip dan Hos
Apabila bendalir hidraulik mengalir melalui paip, hos dan kelengkapan, geseran menghasilkan penurunan tekanan yang berkadar dengan kuasa dua halaju aliran. Paip bersaiz kecil memaksa halaju yang lebih tinggi, meningkatkan kerugian secara mendadak. Halaju aliran maksimum yang disyorkan dalam garis tekanan biasanya 2–4 m/s , dan dalam baris balasan 1–2 m/s . Sistem dengan saluran paip yang terlalu panjang, selekoh tajam, atau pelbagai kelengkapan boleh kehilangan 5–10% tekanan yang ada sebelum bendalir sampai ke penggerak.
Penjanaan Haba dan Beban Penyejukan
Semua kehilangan di atas akhirnya nyata sebagai haba dalam cecair hidraulik. Suhu bendalir mesti dikekalkan dalam julat yang sesuai — biasanya 40°C hingga 60°C untuk kebanyakan minyak mineral — untuk mengekalkan kelikatan dan mengelakkan degradasi. Apabila bendalir berjalan terlalu panas, kelikatan menurun, kebocoran meningkat, dan kecekapan pam menurun lagi, mewujudkan kitaran negatif pengkompaunan. Tenaga yang digunakan oleh penyejuk minyak (dan kipas atau litar airnya) menambah kepada keseluruhan penggunaan tenaga sistem, seterusnya mengurangkan kecekapan bersih daripada perspektif pengendali.
Bagaimana Pemacu Kelajuan Boleh Ubah Meningkatkan Secara Dramatik Kecekapan Unit Kuasa Hidraulik
Satu-satunya peningkatan yang paling berkesan yang tersedia untuk unit kuasa hidraulik sedia ada ialah penambahan pemacu kelajuan berubah (VSD), juga dipanggil pemacu frekuensi berubah (VFD), pada motor elektrik. Daripada menjalankan motor pada kelajuan penuh secara berterusan dan memintas lebihan aliran, VSD melaraskan kelajuan motor dalam masa nyata untuk memadankan dengan tepat aliran dan tekanan yang diperlukan oleh sistem.
Penjimatan tenaga daripada pendekatan ini adalah berdasarkan undang-undang perkaitan untuk pam, yang menyatakan bahawa penggunaan kuasa berbeza mengikut kiub kelajuan pam . Mengurangkan kelajuan pam kepada 80% daripada kelajuan terkadarnya mengurangkan penggunaan kuasa kepada lebih kurang 51% penggunaan kelajuan penuh. Mengurangkan kelajuan kepada 60% mengurangkan penggunaan kuasa kepada kira-kira 22% beban penuh. Ini adalah angka teori, tetapi pemasangan dunia nyata secara konsisten menunjukkan penjimatan tenaga 30% hingga 60% berbanding dengan HPU berkelajuan tetap yang menjalankan kitaran tugas yang sama.
Kajian kes daripada kemudahan pengacuan suntikan plastik menggantikan HPU pam tetap dengan unit dipacu VSD pada 15 mesin melaporkan purata penjimatan elektrik tahunan sebanyak 42% setiap mesin, dengan tempoh bayaran balik di bawah 18 bulan pada kadar elektrik tempatan. Pengurangan penjanaan haba juga mengurangkan masa jalan penyejuk minyak dan selang perkhidmatan minyak yang dilanjutkan.
Unit kuasa hidraulik berasaskan VSD kini menjadi standard dalam banyak aplikasi perindustrian tugas tinggi, termasuk:
- Mesin pengacuan suntikan dan pengacuan tiupan
- Pengecapan logam dan penekan membentuk
- Mesin die casting
- Sistem pengapit hidraulik alat mesin CNC
- Peralatan dek marin dan sistem hidraulik luar pesisir
Peranan Bendalir Hidraulik dalam Kecekapan Sistem
Pemilihan dan keadaan bendalir hidraulik mempunyai kesan langsung dan boleh diukur ke atas kecekapan unit kuasa hidraulik. Kelikatan cecair adalah parameter kritikal. Jika kelikatan terlalu tinggi, rintangan pam dan geseran bendalir meningkat, meningkatkan kehilangan mekanikal. Jika kelikatan terlalu rendah, kebocoran dalaman meningkat, mengurangkan kecekapan isipadu dan berpotensi menyebabkan sentuhan logam-ke-logam dalam pam dan motor.
Kebanyakan sistem hidraulik direka menggunakan minyak mineral ISO VG 46 atau ISO VG 68, dengan tetingkap kelikatan operasi optimum biasanya antara 25 dan 54 cSt pada suhu operasi. Berjalan di luar tetingkap ini — sama ada kerana sistem terlalu sejuk atau terlalu panas, atau kerana gred yang salah digunakan — boleh mengurangkan kecekapan pam dengan 3% hingga 8% .
Cecair hidraulik sintetik, terutamanya minyak berasaskan polyalphaolefin (PAO), boleh menawarkan peningkatan kecekapan sederhana 1% hingga 3% berbanding minyak mineral konvensional melalui ciri-ciri suhu kelikatan yang lebih baik dan geseran dalaman yang lebih rendah. Keuntungan ini konsisten merentas pelbagai kajian bebas dan data ujian pengeluar pam. Walaupun 1–3% kedengaran sederhana, dalam HPU perindustrian besar yang menggunakan 100 kW secara berterusan, itu mewakili 1,000–3,000 watt kuasa yang dijimatkan — jumlah yang bermakna sepanjang kitaran operasi tahunan.
Pencemaran cecair adalah sama penting. Zarah dalam bendalir hidraulik mempercepatkan haus komponen, meningkatkan kebocoran dalaman, dan menyumbat orifis injap. Mengekalkan kebersihan bendalir mengikut kod kebersihan ISO 4406 17/15/12 atau lebih baik bagi kebanyakan HPU perindustrian dianggap amalan terbaik. Sistem dengan cecair terdegradasi kerap menunjukkan kejatuhan yang boleh diukur dalam kecekapan isipadu apabila pam dan haus injap berlangsung.
Membandingkan Kecekapan HPU Anjakan Tetap vs. Anjakan Boleh Ubah
Banyak unit kuasa hidraulik kecil dan sederhana menggunakan gear anjakan tetap atau pam ram kerana ia murah, padat dan mudah diselenggara. Pam omboh anjakan boleh ubah kos lebih tinggi tetapi sepadan dengan output dengan permintaan, mengurangkan kerugian pintasan. Perbezaan kecekapan antara kedua-dua pendekatan ini paling ketara semasa operasi beban separa.
| Keadaan Operasi | Kecekapan HPU Anjakan Tetap | Kecekapan HPU Pembolehubah-Anjakan | VSD Pembolehubah-Pam Kecekapan HPU |
| 100% Beban | 78–84% | 82–88% | 85–90% |
| 75% Beban | 62–70% | 78–86% | 84–90% |
| 50% Beban | 48–58% | 72–82% | 80–88% |
| 25% Beban | 30–42% | 60–72% | 72–84% |
Jadual 2: Anggaran perbandingan kecekapan keseluruhan merentas tahap beban untuk konfigurasi unit kuasa hidraulik yang berbeza
Jadual di atas menggambarkan mengapa HPU pam tetap amat tidak sesuai untuk aplikasi dengan kitaran permintaan berubah-ubah. Pada beban 25%, unit anjakan tetap mungkin membazir lebih daripada dua pertiga tenaga inputnya, manakala unit anjakan pembolehubah dilengkapi VSD yang setara mengekalkan pecahan keluaran berguna yang jauh lebih tinggi.
Langkah Praktikal untuk Meningkatkan Kecekapan Unit Kuasa Hidraulik Anda
Meningkatkan kecekapan unit kuasa hidraulik sedia ada tidak selalu memerlukan penggantian lengkap. Banyak peningkatan boleh digunakan secara berperingkat, dengan pulangan pelaburan yang boleh diukur.
Audit Penggunaan Tenaga Semasa
Sebelum sebarang perubahan dibuat, pasang meter kuasa pada bekalan motor dan log penggunaan sepanjang kitaran mesin yang lengkap. Bandingkan lengkung kuasa yang diukur dengan minimum teori yang diperlukan oleh profil beban. Jurang antara penggunaan sebenar dan minimum teori mewakili kerugian boleh pulih. Dalam kebanyakan HPU pam tetap yang lebih lama, jurang ini adalah 25% hingga 45% daripada jumlah penggunaan.
Saiz Kanan Pam dan Motor
Pam dan motor bersaiz besar adalah perkara biasa dalam hidraulik industri kerana jurutera menggunakan faktor keselamatan yang murah atau menggunakan semula komponen sedia ada. Pam yang berjalan pada 40% daripada anjakan terkadarnya beroperasi jauh dari titik kecekapan puncaknya. Memadankan anjakan pam rapat dengan permintaan sistem sebenar — idealnya beroperasi pada 70–90% kapasiti terkadar pada beban puncak — memastikan pam dalam julat paling cekapnya.
Pasang Pemacu Kelajuan Boleh Ubah
Seperti yang dibincangkan di atas, memasang VSD pada motor sedia ada lazimnya merupakan peningkatan tunggal ROI tertinggi untuk mana-mana unit kuasa hidraulik yang digunakan dalam aplikasi tugas berubah-ubah. VSD moden juga menawarkan keupayaan permulaan lembut, mengurangkan arus masuk motor dan kejutan mekanikal semasa permulaan, yang memanjangkan hayat perkhidmatan pam dan motor.
Naik taraf kepada Kawalan Penderiaan Beban
Litar hidraulik pengesan beban (LS) menggunakan isyarat perintis daripada penggerak untuk terus melaraskan tekanan keluaran pam dan aliran kepada hanya sedikit di atas apa yang diperlukan oleh beban — biasanya 15–25 bar di atas tekanan beban . Ini menghapuskan margin tekanan yang besar dan kehilangan pendikitan yang terdapat dalam litar pusat terbuka. Sistem pengesan beban lebih kompleks dan mahal untuk dilaksanakan tetapi boleh mengurangkan penggunaan tenaga sistem dengan 20% hingga 40% dalam aplikasi mudah alih dan industri dengan beban berubah-ubah.
Kurangkan Tekanan Sistem kepada Minimum Diperlukan
Banyak sistem hidraulik ditetapkan kepada tekanan yang lebih tinggi daripada yang sebenarnya diperlukan oleh aplikasi, sama ada daripada kejuruteraan berlebihan asal atau kerana tekanan operasi dinaikkan untuk mengimbangi komponen yang haus. Setiap 10 bar tekanan sistem yang tidak diperlukan mewakili tenaga terbuang dalam litar pam tetap. Mengkaji semula tetapan tekanan secara sistematik dan mengurangkannya ke tahap minimum yang boleh mencapai daya penggerak yang diperlukan adalah peningkatan kecekapan tanpa kos atau kos rendah yang sering menghasilkan 5% hingga 15% penjimatan tenaga.
Mengekalkan Bendalir Hidraulik dan Sistem Penapisan
Persampelan dan analisis minyak yang kerap, digabungkan dengan penggantian penapis yang tepat pada masanya, mengekalkan cecair hidraulik dalam julat kelikatan optimum dan menghalang haus kasar komponen pam dan injap. Banyak kemudahan pada program penyelenggaraan ramalan yang memantau keadaan bendalir dengan teliti melaporkan 10–20% hayat komponen lebih lama dan kecekapan sistem yang lebih stabil dari semasa ke semasa berbanding dengan jadual pertukaran minyak berasaskan kalendar.
Menebat dan Mengurus Suhu Bendalir
Dalam persekitaran yang sejuk, sistem hidraulik mengambil masa yang lebih lama untuk mencapai suhu operasi, di mana bendalir berkelikatan tinggi meningkatkan kehilangan geseran. Menebat dinding takungan atau menggunakan pra-pemanas yang dikawal secara termostatik mengurangkan masa pemanasan dan kehilangan kecekapan yang berkaitan. Dalam persekitaran yang panas, memastikan penukar haba bersaiz dan diselenggara dengan betul menghalang sistem daripada berjalan di atas jalur suhu optimum, yang sebaliknya akan mempercepatkan kebocoran dan merendahkan bendalir dengan lebih cepat.
Bagaimana Kecekapan Unit Kuasa Hidraulik Mempengaruhi Kos Operasi
Kecekapan mempunyai kesan kewangan langsung dan kompaun sepanjang hayat unit kuasa hidraulik. HPU 50 kW yang berjalan pada kecekapan keseluruhan 65% memerlukan lebih kurang 76.9 kW input elektrik untuk menyampaikan 50 kW kerja hidraulik yang berguna. HPU yang sama yang dinaik taraf kepada kecekapan 82% hanya diperlukan 61 kW input — perbezaan hampir 16 kW.
Pada kadar elektrik $0.12/kWj dan 5,000 waktu operasi setahun, kos perbezaan 16 kW ini $9,600 setahun . Sepanjang hayat peralatan selama 10 tahun, iaitu $96,000 dalam kos elektrik yang boleh dielakkan daripada satu HPU. Kemudahan dengan berbilang unit kuasa hidraulik, seperti yang terdapat di loji pemasangan automotif, faundri dan barisan pembuatan berat, darabkan angka ini dengan sewajarnya.
Di luar tenaga elektrik, kecekapan yang lebih rendah bermakna lebih banyak penjanaan haba, yang meningkatkan kos penyejukan, mempercepatkan degradasi minyak, memendekkan hayat pengedap dan pam, serta meningkatkan kekerapan penyelenggaraan. Jumlah kos pemilikan HPU kecekapan rendah adalah jauh lebih tinggi daripada harga pembelian yang dicadangkan.
Faktor Utama Yang Menentukan Kecekapan dalam Mana-mana Unit Kuasa Hidraulik Diberi
Untuk meringkaskan pembolehubah yang menentukan di mana unit kuasa hidraulik tertentu jatuh pada spektrum kecekapan:
- Jenis dan keadaan pam: Pam omboh paksi dalam keadaan baik secara konsisten mengatasi prestasi pam gear dan ram, terutamanya pada tekanan yang lebih tinggi.
- Sistem pemacu: Motor yang dilengkapi VSD memberikan kecekapan bahagian beban terbaik dan kini dianggap standard dalam pemasangan mementingkan tenaga.
- Seni bina kawalan: Sistem pengesan beban dan pampasan tekanan meminimumkan kehilangan pendikit berbanding litar pusat terbuka tekanan tetap.
- Tetapan tekanan sistem: Tekanan yang lebih rendah mengurangkan kehilangan pintasan dan penjanaan haba dalam sistem pam tetap.
- Jenis dan keadaan cecair: Gred yang betul, cecair bersih dalam keadaan baik mengekalkan kebocoran dan kehilangan geseran pada nilai minimum.
- Reka bentuk paip: Saluran paip bersaiz betul, pendek dan rintangan rendah meminimumkan penurunan tekanan geseran.
- Suhu operasi: Mengekalkan bendalir dalam julat kelikatan optimum (biasanya 40–60°C) mengekalkan kecekapan isipadu dan mekanikal.
- Keadaan haus komponen: Pam, silinder dan injap yang haus semuanya meningkatkan kebocoran dalaman, merendahkan kecekapan isipadu dari semasa ke semasa.
Menangani semua faktor ini secara sistematik — melalui reka bentuk awal pintar dan penyelenggaraan yang konsisten — adalah perkara yang memisahkan unit kuasa hidraulik yang berjalan pada kecekapan 85% daripada unit yang bergelut untuk mencapai 65%.
